Smart Battery Sense 10M
Smart Battery Sense , Victron MPPT Solar Şarj Cihazları için kablosuz bir pil voltajı ve sıcaklık sensörüdür.
Solar Şarj Cihazı, şarj parametrelerini optimize etmek için bu ölçümleri kullanır. Aktardığı verilerin doğruluğu pil şarj verimliliğini artıracak ve pil ömrünü uzatacaktır.
Smart Battery Sense ve bir veya daha fazla Solar Şarj Cihazı (lar) arasındaki bağlantı kablosuz: Bluetooth Smart tabanlı bir kablosuz teknoloji olan VE.Smart Network'ü kullanıyor.

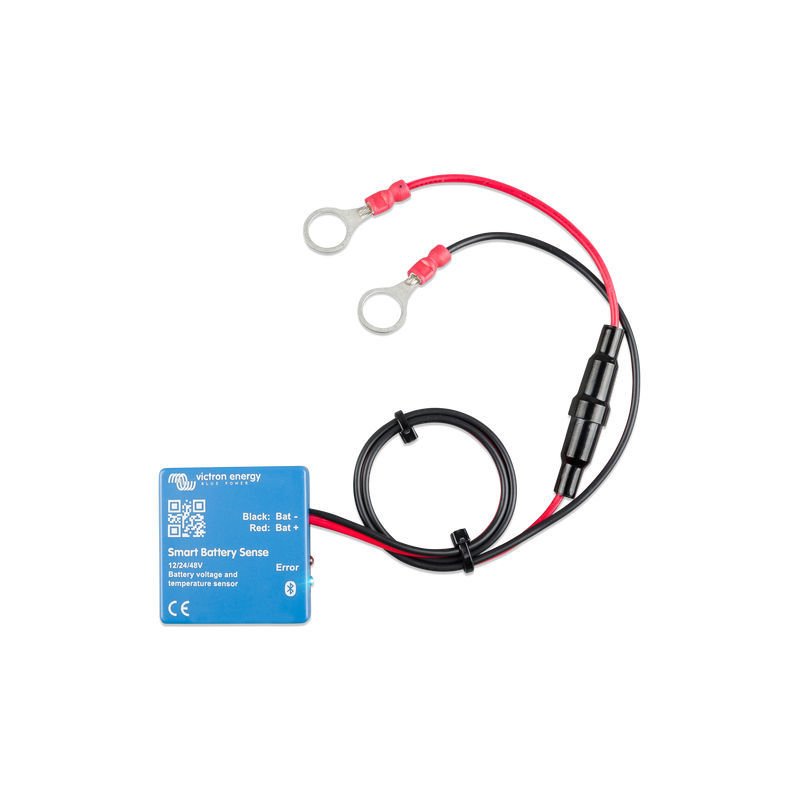

Kurulumu ve yapılandırması basit olan Smart Battery Sense , sıralı bir sigorta ve önceden kıvrılmış halkalarla birlikte gelir. Arkadaki kendinden yapışkanlı bandı ortaya çıkarmak, doğrudan aküye monte etmenizi sağlar.
Ana web sitemizdeki ürün sayfası:
https://www.victronenergy.com/accessories/smart-battery-sense
Smart Battery Sense'i ne zaman kullanabilirim ... ve ne zaman kullanmaktan kaçınmalıyım?
-
Kontrol VE.Smart Ağ uyumlu ürünler listesine uyumlu Güneş Şarj için.
-
Zaten bir Renk Kontrolü GX veya Venus GX tarafından kontrol edilen sistemlerde Akıllı Batarya Anlamına gerek yoktur veya bu izin verilmez, daha fazla bilgi için SSS S6'ya bakın .
-
Zaten bir sıcaklık sensörü aksesuarı bulunan bir BMV-712 (pil monitörü) bulunan kurulumlar için Smart Battery Sense gerekli değildir.
-
BMV- 702'yi isteğe bağlı sıcaklık sensörü aksesuarıyla birlikte kullanan kurulumlar için - kablosuz bağlantı için Smart Battery Sense yerine bir VE.Direct Bluetooth Smart dongle eklemeyi düşünün .
2. Kurulum
İki halkayı pil terminallerinize bağlayın ve birimi kendinden yapışkanlı şeridini kullanarak doğrudan pil gövdesine takın.
İçin bankaların pillerin Akıllı Pil Sense bireysel pillerin herhangi birine bağlı olabilir.
Yarasa + ve yarasa kabloları yeterince uzun değilse, uzatılabilirler - sadece aynı veya daha kalın bir kablo kullandığınızdan emin olun.
4. Yapılandırma
Bu videoda Smart Battery Sense'in nasıl kurulacağı gösterilecek ve VictronConnect VE.Smart Networking kılavuzu aracılığıyla cep telefonunuzu bağlamak için adım adım talimatlar yer almaktadır .
5. LED Durum kodları
Smart Battery Sense'de iki LED bulunur: Bluetooth durum LED'i (mavi) ve Hata LED'i (kırmızı).
Açıldığında, Bluetooth LED ışığı yavaşça yanıp söner - bu da cihazın bir Bluetooth bağlantısını kabul etmeye hazır olduğunu gösterir.
Her iki ışık da yanık kalırsa, Smart Battery Sense ünitesinde bir sorun var (Donanım hatası).
LED'ler 30 saniyeden daha uzun süre hızlı bir şekilde değişiyorsa , Smart Battery Sense ürün yazılımı güncelleme modundadır ve kullanılmadan önce güncellemenin tamamlanması gerekir. Bellenim güncellemeleri (gerektiğinde) VictronConnect'e bağlandıktan sonra gerçekleştirilir.
| Mavi LED | Kırmızı LED | Smart Battery Sense durumu | Bağlantı Durumu | düşünce |
|---|---|---|---|---|
| üzerinde | üzerinde | İşlevsel değil | engelli | Donanım hatası. Smart Battery Sense , VictronConnect'te görünmeyecek ve VE.Smart Ağına bilgi katmayacaktır. |
| Yavaş yanıp sönme | kapalı | V / T Ölçme | Bağlı değil | VE.Smart Networking yapılandırılmışsa, cihaz voltaj ve sıcaklık bilgilerini VE.Smart şebekesine katkıda bulunacaktır . |
| üzerinde | kapalı | V / T Ölçme | bağlı | VE.Smart Networking yapılandırılmışsa, cihaz voltaj ve sıcaklık bilgilerini VE.Smart şebekesine katkıda bulunacaktır . |
| Hızlı yanıp sönme | Hızlı yanıp sönme | Yazılım güncellemesi | Bağlı değil | Kırmızı ve Mavi LED Alternatif |
| üzerinde | Yavaş yanıp sönme | Yazılım güncellemesi | bağlı | |
| üzerinde | Hızlı yanıp sönme | Yazılım güncellemesi | Programlama |
6. Sorun Giderme
7. Teknik ürün özellikleri
Çalışma ve Boyutlar
| Açıklama | değer |
|---|---|
| Boyut yxgxd (mm) | 14 x 38 x 38 |
| Kablo uzunluğu | 45cm |
| Kuşgözü delik boyutu | 10 mm (M10) |
| Sigorta değeri | T1A 250V |
| Çalışma sıcaklığı aralığı | -10 ° C ila + 60 ° C |
| İşlem Voltaj Mesafesi | 8V - 60V |
| Mutlak maksimum voltaj | 65V |
Güç tüketimi
| Batarya voltajı | Bağlı değil | VE.Smart Network'e Katılma | bağlı |
|---|---|---|---|
| 12 V | 0,3 mA | 0,5 mA | 1,6 mA |
| 24 V | 0.2 mA | 0,3 mA | 0.9 mA |
| 48 V | 0.2 mA | 0,3 mA | 0.6 mA |
