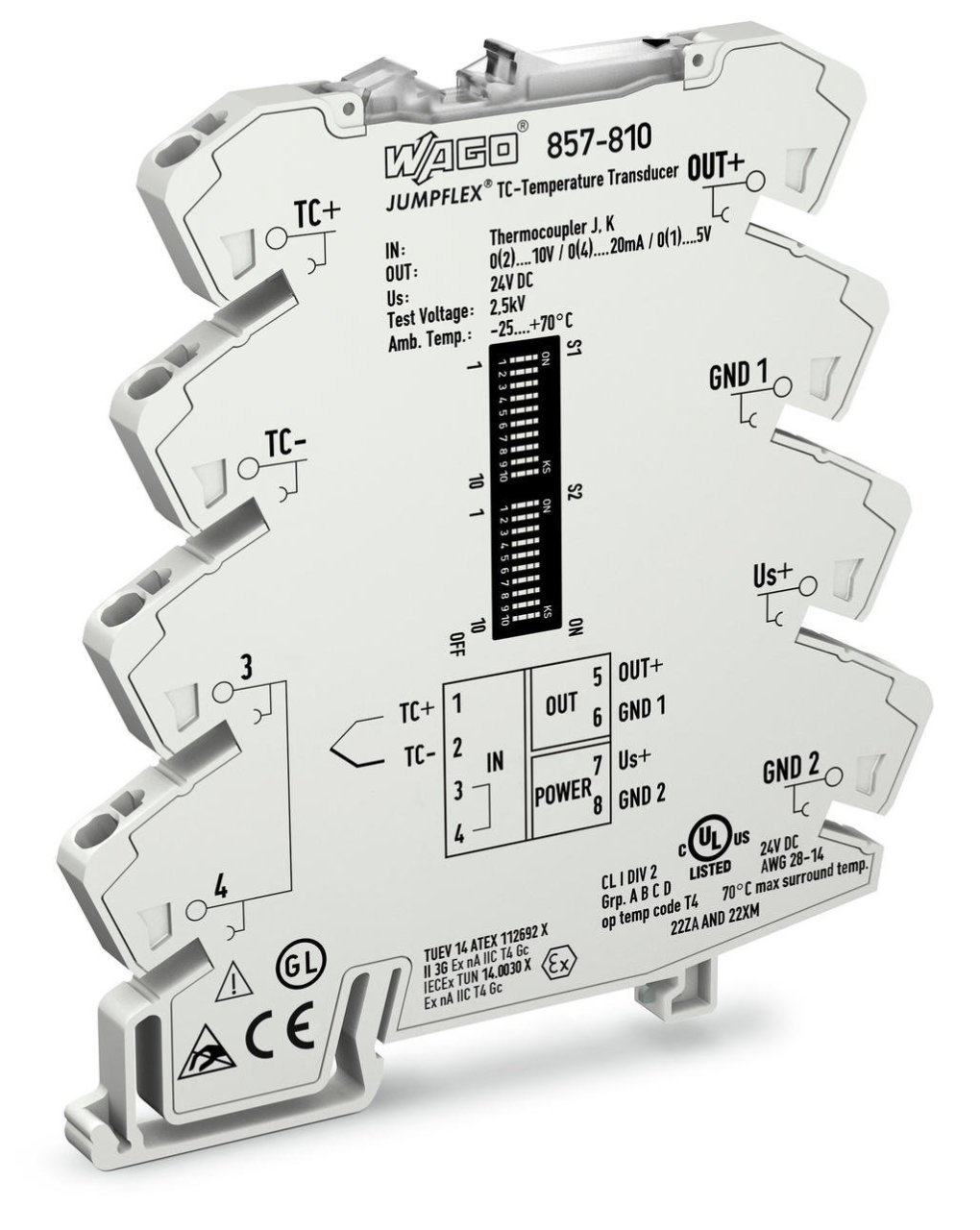

857-810 Termokupllar için Sıcaklık Sinyali Dönüştürücü

Özellikler:

• J, K tipi termokupllar için
• Soğuk bağlantı(cold junction) kompanzasyonu (açık/kapalı)
• Ölçme aralıkları arasındaki değişim kalibrelidir
• Sensör kopuk kablo
• Ölçüm aralığı aralık dışı
• Kırpma özelliği analog standart sinyalin üst aralık değerlerine sınırlanmasına izin verir
• EN 61140'a göre 2,5 kV test gerilimiyle güvenli, 3 yollu yalıtım

Ayrıntılar

Teknik veri

Yapılandırma

Yapılandırma seçenekleri

DIP anahtarları

Giriş

Giriş sinyali türü

TC sensörleri

Giriş - TC sensörleri

Sensör türleri (TC)	J Tipi K Tipi
Ölçüm aralığı sıcaklığı (TC)	-150… 1200 ° C (Tip J); -150… 1350 ° C (K Tipi)
Min. ölçüm aralığı (TC)	100 K
Soğuk bağlantı(cold junction) kompanzasyonu	Açık/Kapalı (Fabrika Ayarı: Açık)
Cold Junction hatası	3 K (ipucu 2 K)

Çıktı

Çıkış sinyali türü	Akım Gerilimi
Çıkış sinyali voltajı	0 ... 5 V; 1 ... 5 V; 0 ... 10 V; 2 ... 10 V
Çıkış sinyali akımı	0… 10 mA; 2… 10 mA; 0… 20 mA; 4… 20 mA
Yük empedansı (çıkış / voltaj)	≥ 2 kΩ
Yük empedansı (çıkış / akım)	600 Ω

Sinyal işleme

Adım yanıt türü.

60 ms (soğuk bağlantı telafisi kapalı); 120 ms (soğuk bağlantı telafisi açık)

Ölçüm hatası

İletim hatası	≤ %0,1 maks. ölçüm aralığında (Tip J, K)
Ayarlı ölçüm aralığı iletim hatası	≤ (150 K / set ölçüm aralığı [K])%
Sıcaklık katsayısı	≤% 0,04 / K

Güç kaynağı

Güç kaynağı türü	24 VDC
Nominal besleme gerilimi U S	DC 24 V
Besleme gerilimi aralığı	±30 %
Besleme geriliminde akım tüketimi	≤ 40 mA

Güvenlik ve koruma:

Koruma sınıfı

IP20

Test gerilimi

Test voltajı (giriş / çıkış / besleme)

AC 2,5 kV; 50 Hz; 1 min

Bağlantı verisi

Bağlantı teknolojisi	CAGE CLAMP ® S
Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
İnce bükümlü kablolar	0,34… 2,5 mm² / 22… 14 AWG
Sıyırma uzunluğu	9… 10 mm / 0,35… 0,39 inç

Geometrik Veriler

Genişlik	6 mm / 0,236 inç
DIN rayın üst kenarından yükseklik	97,8 mm / 3,85 inç
Derinlik	94 mm / 3.701 inç

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Renk	açık gri
Ağırlık	35,5 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C

Uygunluk işareti	BU
EMC'nin parazite karşı bağışıklığı	EN 61000-6-2
EMU:   1 - enterferans emisyonu	EN 61000-6-4

Ticari Veri

Ürün grubu	6 (Arayüz Elektroniği)
SAP'den ambalaj tipi	sırt çantası
Menşei ülke	NIN-NİN
GTIN	4045454470135
Gümrük Tarife numarası	85437090300
