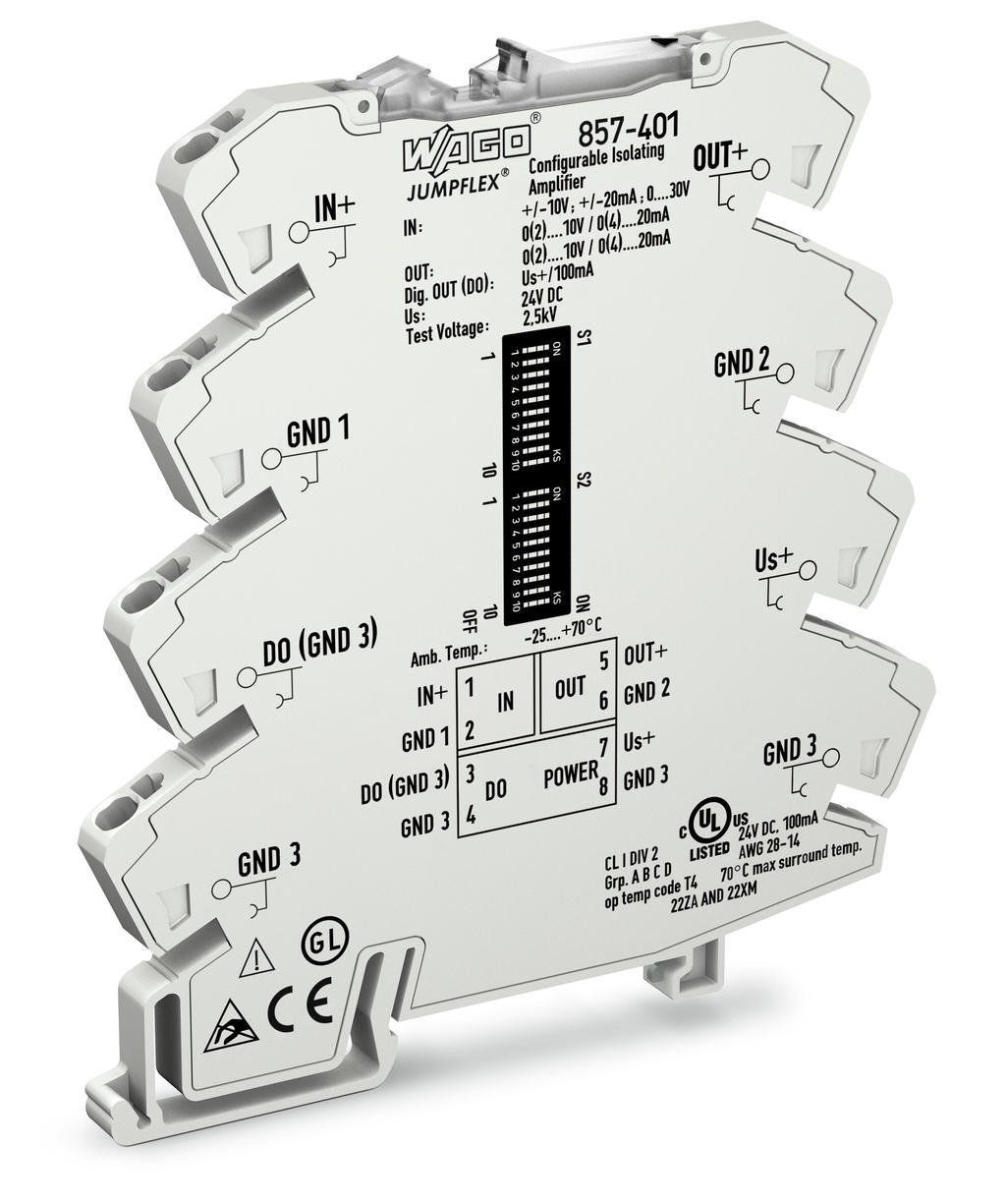

857-401 Multi sinyal dönüştürücü ,İzolasyon kuvvetlendiricisi

Ayarlanabilir izolasyon kuvvetlendiricisi analog standart sinyalleri dönüştürür, yükseltir, filtreler ve elektriksel olarak yalıtır.

Özellikler:

• FDT/DTM konfigürasyon arayüzü
• Dijital anahtarlama çıkışı
• Ölçme aralıkları arasındaki değişim kalibrelidir
• Girişte analog, unipolar ve bipolar, standart sinyaller
• Kırpma özelliği analog standart sinyalin üst aralık değerlerine sınırlanmasına izin verir
• EN 61140'a göre 2,5 kV test gerilimiyle güvenli, 3 yollu yalıtım

Teknik veri

Yapılandırma

Yapılandırma seçenekleri

DIP anahtarları Arayüz konfigürasyon yazılımı Arayüz konfigürasyon uygulaması

Giriş

Giriş sinyali türü	Gerilim Akımı
Giriş sinyali voltajı	± 10 V; 0 ... 30 V
Giriş sinyali, akım	± 20 mA
Giriş direnci (giriş / akım)	≤ 200 Ω
Giriş direnci (giriş / voltaj)	≥ 100 kΩ
Maks. giriş sinyali	22 mA
Maks. giriş gerilimi	31 V
Min. ölçüm aralığı	1 V
Min. akım ölçüm aralığı	2 mA

Daha az

Çıktı

Çıkış sinyali türü	Akım Gerilimi
Çıkış sinyali voltajı	0 ... 5 V; 1 ... 5 V; 0 ... 10 V; 2 ... 10 V
Çıkış sinyali akımı	0… 10 mA; 2… 10 mA; 2… 20 mA; 4… 20 mA
Yük empedansı (çıkış / voltaj)	≥ 2 kΩ
Yük empedansı (çıkış / akım)	600 Ω



Çıkış – Dijital:

Maks. Alan sayısı anahtarlama gerilimi (DO)	Uygulanan besleme gerilimi
Maks. Alan sayısı sürekli akım (DO)	100 mA (dahili kısıtlama yok)
Anahtarlama eşiği sayısı (DO)	1 (ayarlanabilir)

Sinyal işleme

Adım yanıt türü.

8 ms

Ölçüm hatası

İletim hatası	≤ Üst aralık değerinin% 0,1'i
Sıcaklık katsayısı	% 0,01 0,01 / K

Güç kaynağı

Güç kaynağı türü	24 VDC
Nominal besleme gerilimi U S	DC 24 V
Besleme gerilimi aralığı	±30 %
Besleme geriliminde akım tüketimi	≤ 40 mA (+ YAPIYORUM )

Güvenlik ve koruma:

Koruma sınıfı

IP20

Test gerilimi

Test voltajı (giriş / çıkış / besleme)

AC 2,5 kV; 50 Hz; 1 min

Bağlantı verisi

Bağlantı teknolojisi	CAGE CLAMP ® S
Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
İnce bükümlü kablolar	0,34… 2,5 mm² / 22… 14 AWG
Sıyırma uzunluğu	9… 10 mm / 0,35… 0,39 inç

Geometrik Veriler

Genişlik	6 mm / 0,236 inç
DIN rayın üst kenarından yükseklik	97,8 mm / 3,85 inç
Derinlik	94 mm / 3.701 inç

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Yangın yükü	0.772 MJ
Ağırlık	37 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C

Uygunluk işareti	BU
EMC'nin parazite karşı bağışıklığı	EN 61000-6-2; EN 61326-1; EN 50121-3-2
EMU:   1 - enterferans emisyonu	EN 61000-6-3; EN 61326-1
Standartlar/spesifikasyonlar	61373 İÇİNDE

Ticari Veri

Ürün grubu	6 (Arayüz Elektroniği)
SAP'den ambalaj tipi	sırt çantası
Menşei ülke	NIN-NİN
GTIN	4045454828509
Gümrük Tarife numarası	85437090300
