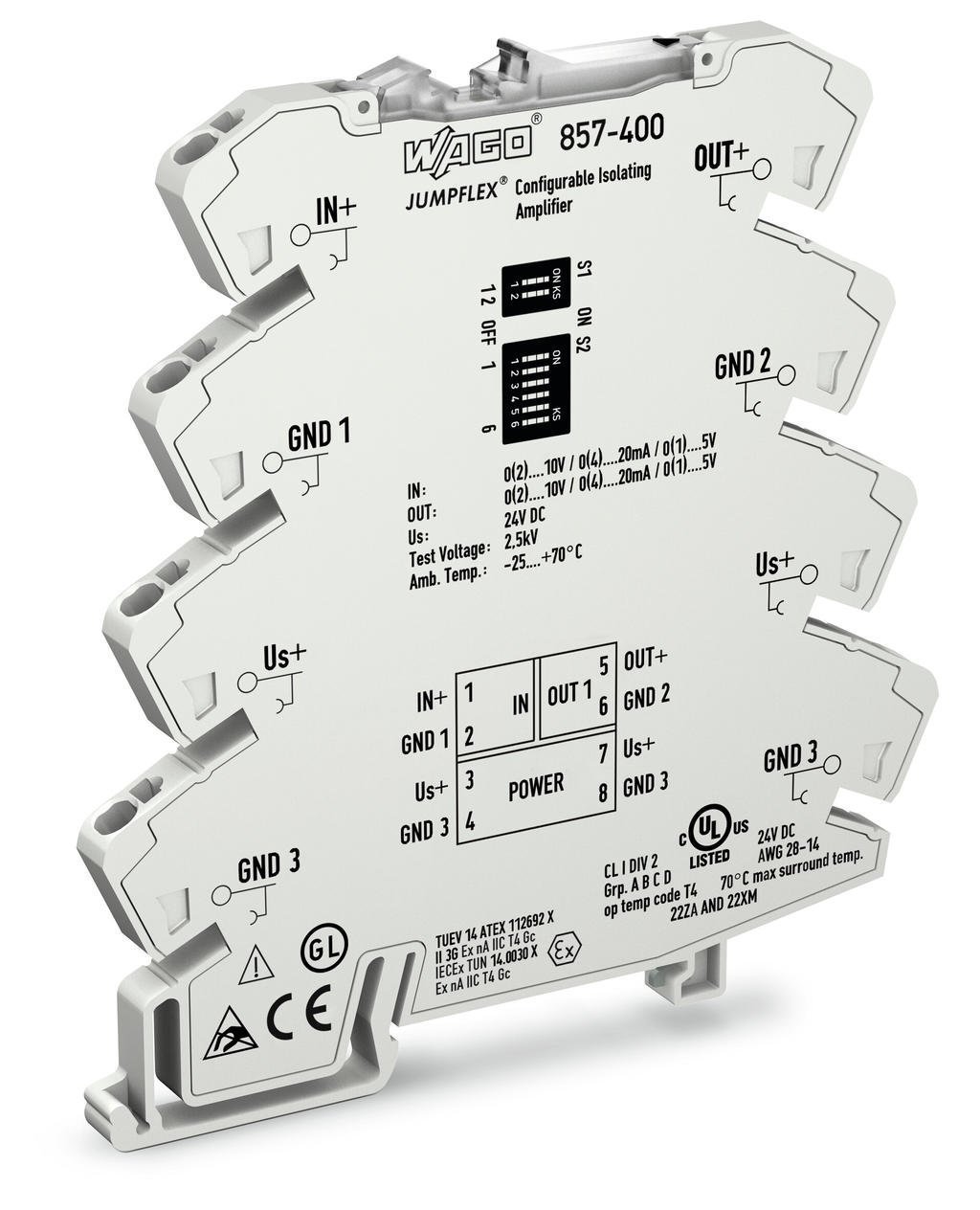

857-400 Sinyal dönüştürücü izolasyon kuvvetlendirici

Ayarlanabilir izolasyon kuvvetlendiricisi analog standart sinyalleri dönüştürür, yükseltir, filtreler ve elektriksel olarak yalıtır.

Özellikler:

• Tüm ölçüm aralığı boyunca sıfır/açıklık ayarı
• Ölçme aralıkları arasındaki değişim kalibrelidir
• Değiştirebilir maks. çalışma frekansı
• EN 61140'a göre 2,5 kV test gerilimiyle güvenli, 3 yollu yalıtım

Ayrıntılar

Teknik veri

Yapılandırma

Yapılandırma seçenekleri

DIP anahtarları

Giriş

Giriş sinyali türü	Gerilim Akımı
Giriş sinyali voltajı	0… 5 V; 1… 5 V; 0… 10 V; 2… 10 V (kalibre edilmiş yapılandırılabilir sinyaller)
Giriş sinyali, akım	0… 20 mA; 4… 20 mA (kalibre edilmiş yapılandırılabilir sinyaller)
Giriş direnci (giriş / akım)	≤ 50 Ω
Giriş direnci (giriş / voltaj)	≥ 100 kΩ
Maks. giriş sinyali	50 mA
Maks. giriş gerilimi	30 V
Sıfır/açıklık ayarı	üst aralık değerinin ± %3'ü

Daha az

Çıktı

Çıkış sinyali türü	Akım Gerilimi
Çıkış sinyali voltajı	0… 5 V; 1… 5 V; 0… 10 V; 2… 10 V (kalibre edilmiş değiştirilebilir)
Çıkış sinyali akımı	0… 20 mA; 4… 20 mA; 0… 10 mA; 2… 10 mA (kalibre edilmiş değiştirilebilir)
Yük empedansı (çıkış / voltaj)	≥ 2 kΩ
Yük empedansı (çıkış / akım)	600 Ω

Sinyal işleme

Maks. Alan sayısı çalışma frekansı	100 Hz / 5 kHz (DIP anahtarı ile yapılandırılabilir)
Adım yanıt türü.	3,5 ms (100 Hz); 100 µs (5 kHz)

Ölçüm hatası

İletim hatası	≤ Üst aralık değerinin% 0,1'i
İletim hatası (tam skala)	≤ Üst aralık değerinin% 0,2'si
Sıcaklık katsayısı	% 0,01 0,01 / K

Güç kaynağı

Güç kaynağı türü	24 VDC
Nominal besleme gerilimi U S	DC 24 V
Besleme gerilimi aralığı	±30 %
Besleme geriliminde akım tüketimi	≤ 25 mA

Güvenlik ve koruma:

Koruma sınıfı

IP20

Test gerilimi

Test voltajı (giriş / çıkış / besleme)

AC 2,5 kV; 50 Hz; 1 min

Bağlantı verisi

Bağlantı teknolojisi	CAGE CLAMP ® S
Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
İnce bükümlü kablolar	0,34… 2,5 mm² / 22… 14 AWG
Sıyırma uzunluğu	9… 10 mm / 0,35… 0,39 inç

Geometrik Veriler

Genişlik	6 mm / 0,236 inç
DIN rayın üst kenarından yükseklik	97,8 mm / 3,85 inç
Derinlik	94 mm / 3.701 inç

Mekanik Veri

Montaj tipi

DIN 35 ışını

Malzeme Verileri

Yangın yükü	0,585 MJ
Ağırlık	36,8 g

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	-25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C

Uygunluk işareti	BU
EMC'nin parazite karşı bağışıklığı	EN 61000-6-2
EMU:   1 - enterferans emisyonu	EN 61000-6-4

Ticari Veri

Ürün grubu	6 (Arayüz Elektroniği)
SAP'den ambalaj tipi	sırt çantası
Menşei ülke	NIN-NİN
GTIN	4045454471293
Gümrük Tarife numarası	85437090300
