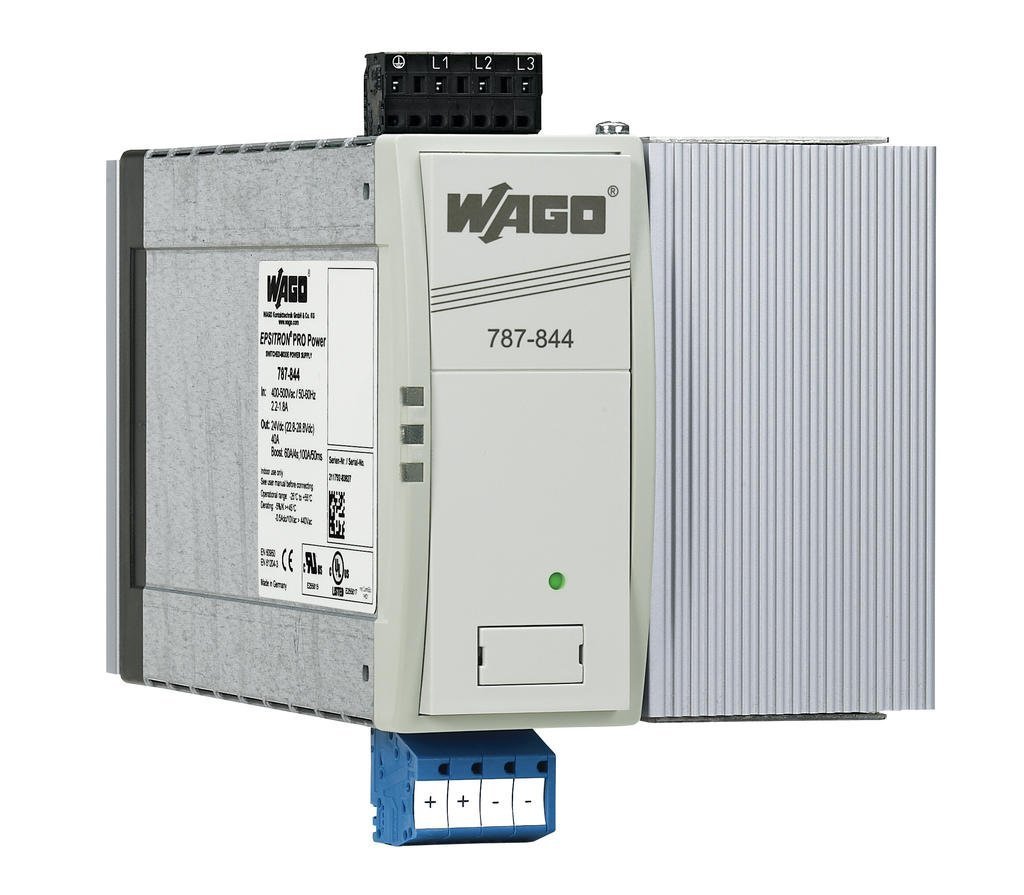

787-844 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı
WAGO

787-844 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı

%50
28,12 TL
56,25 TL
(Kdv dahil)
Kategori
PRO Seri Güç Kaynağı
Marka
WAGO
Stok Kodu
787-844
Fiyat
1,24 EUR + KDV
* 28,12 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • TopBoost ve PowerBoost'lu primer anahtarlamalı mod güç kaynağı ünitesi
  • Çıkışı kapatmak ve güç tüketimini minimize etmek için stand-by girişi
  • Çıkış takibi için DC OK kontağı
  • Hem paralel hem de seri çalışma için uygun
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı giriş gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 340… 550 V; DC 480… 780 V
Nominal şebeke frekans aralığı 50 … 60 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 2 A (AC 340; 40 ADC)
Deşarj akımı ≤ 1 mA
Ani akım ≤ 30 A
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 15 ms (3 x 400 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22,8… 28,8 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 40 A (24 VDC)
Nominal çıkış gücü 960 içinde
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 70 mV (tepeden tepeye)
Akım sınırlaması 1.1 x I a tipik
Aşırı yük davranışı TopBoost/PowerBoost/Sabit akım modu
Güç artırma DC 60 A (4 s); DC 50 A (16 saniye)
TopBoost DC 100 A (50 ms)

Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x LED hatası (kırmızı)
1 x stand-by girişi
1 x Relaiskontakt DC OK (değiştirme kontağı)
Çalışma göstergesi LED yeşil (DC OK)
LED kırmızı (hata)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 7 W (yüksüz); ≤ 61,5 W (nominal yük)
Verimlilik 93,6 %

Sigorta Koruması:
Dahili sigorta 3 adet T 3,2 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici 6 A, 10 A, 16 A, karakteristik: B veya C
veya motor devre kesiciler, ayar noktası: 3,2 A, ayar aralığı: 2,5… 4 A
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 35 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 500000 saniye

Bağlantı verisi
Bağlantı tipi (1) Giriş
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 231 Serisi
Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Bağlantı tipi (2) Çıktı
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 831 Serisi
tek damarlı, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
ince bükümlü, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu 13… 15 mm / 0,51… 0,59 inç
Bağlantı tipi (3) Sinyalleşme
Bağlantı teknolojisi 3 CAGE CLAMP ®
WAGO terminal 3 WAGO 733 Serisi
tek damarlı, bağlanabilir 0,08… 0,5 mm² / 28… 20 AWG
ince bükümlü, bağlanabilir 0,08… 0,5 mm² / 28… 20 AWG
Sıyırma uzunluğu 5… 6 mm / 0,2… 0,24 inç

Geometrik Veriler
Genişlik 128 mm / 5.039 inç
Yükseklik 171 mm / 6.732 inç
DIN-35 rayın üst kenarından itibaren uzunluk 205 mm / 8.071 inç
Boyutlarla ilgili not Dişi konektör dahil yükseklik
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 2500 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 55 ° C (Cihaz -40 ° C'de tip testi başlatılır)
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü % -5 / K (> +45 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4045454909925
Gümrük Tarife numarası 85044082900
787-844
