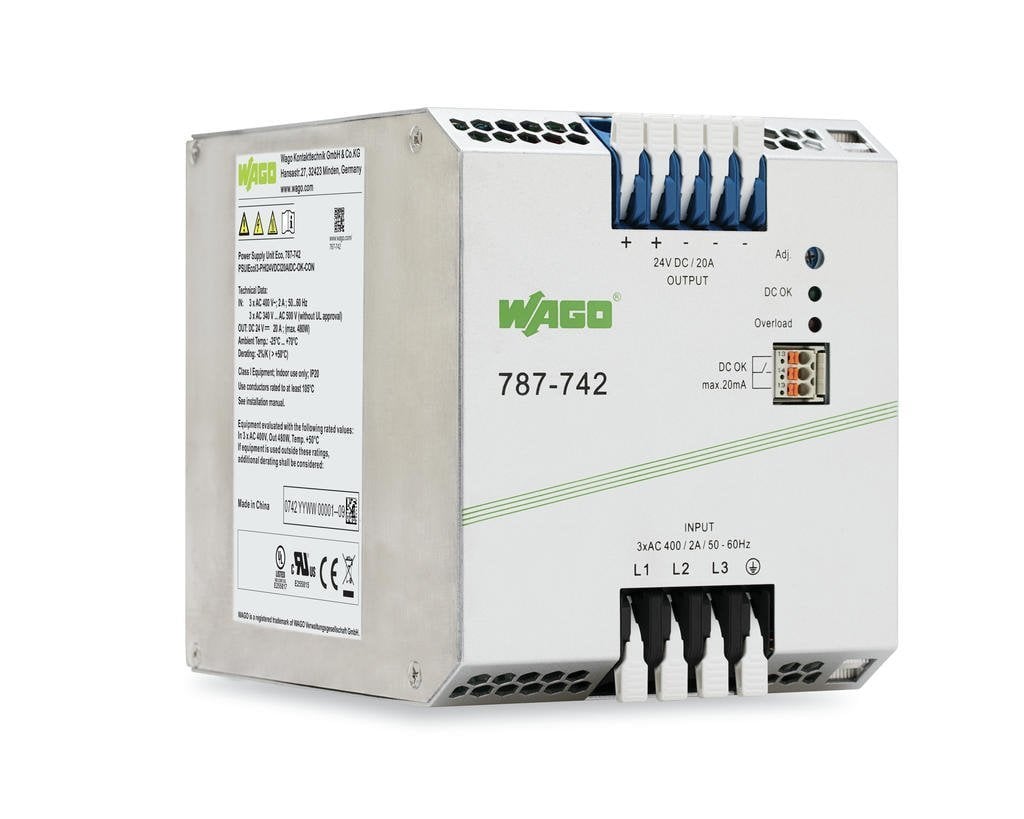

787-742 Anahtarlamalı mod güç kaynağı
WAGO

787-742 Anahtarlamalı mod güç kaynağı

%50
12.598,95 TL
25.197,90 TL
(Kdv dahil)
Kategori
Standart Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-742
Fiyat
455,00 EUR + KDV
* 1.220,00 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Kol ile işlem yapılan klemensler aracılığıyla hızlı ve aletsiz sonlandırma
  • DC O.K. kontağı
  • Paralel çalıştırma
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı çıkış gerilimi (SELV)

  • Ayrıntılar
    Teknik veri
    Giriş
    Aşamalar 2
    3
    Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
    Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 360… 575 V; DC 500… 800 V
    Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
    Giriş akımı ben i ≤ 3 x 2 A (400 VAC; 20 ADC)
    Deşarj akımı ≤ 3,5 mA
    Ani akım ≤ 30 A
    Güç faktörü ≥ 0,5
    Güç faktörü düzeltmesi (PFC) Pasif
    Şebeke kesintisi bekleme süresi ≥ 17 ms (3 x 400 VAC)

    Çıktı
    Nominal çıkış gerilimi U o nom DC 24 V (SELV)
    Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
    Fabrika ön ayarı DC 24 V
    Nominal çıkış akımı I o nom 20 A (24 VDC)
    Nominal çıkış gücü 480 watt
    Ayar doğruluğu ≤ 1 %
    Artık dalgalanma ≤ 100 mV (tepeden tepeye)
    Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io); kısa devre durumunda kapanma ve otomatik yeniden başlama

    Sinyal ve iletişim
    Göstergeler 1 x LED DC OK (yeşil)
    1 x LED aşırı yük (kırmızı)
    1 x sinyal çıkışı DC OK (kontak olarak optocoupler; maks. 31,2 V, 20 mA)
    Çalışma göstergesi LED yeşil (Vo)
    LED red (overload)

    Verim/Güç Kayıpları:
    Güç kaybı P v ≤ 50 W.
    Maks. Alan sayısı güç kaybı P v maks. 55 W.
    Verimlilik 90 %

    Sigorta Koruması:
    Dahili sigorta 3 adet T 5 A / 250 V
    Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
    Harici sigorta 3 x devre kesici ≥ 6 A, karakteristik: B veya C
    veya motor devre kesicileri
    Güvenlik ve koruma:
    İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
    İzolasyon gerilimi (PRI-GND) DC 2,2 kV
    İzolasyon gerilimi (SEC-GND) DC 0,7 kV
    İzolasyon gerilimi (SEC-Sinyali) DC 0,7 kV
    Koruma sınıfı ben
    Koruma sınıfı IP20 (EN 60529 için)
    Geri besleme gerilimi ≤ DC 30 V
    Aşırı gerilim kategorisi yl
    Geçici koruma, birincil Varistör
    Kısa devre koruması evet
    Yüksüz emniyeti Evet
    Paralel çalışma evet
    Seri bağlantı Evet
    MTBF > 250000 saniye

    Bağlantı verisi

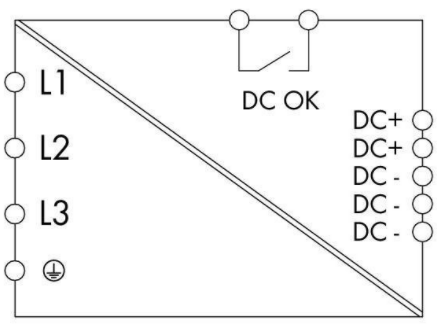

    Bağlantı tipi (1) Giriş çıkış
    Bağlantı teknolojisi CAGE CLAMP ® S
    WAGO terminali WAGO 2706 Serisi
    Tek damarlı boylar 0,5… 6 mm² / 20… 10 AWG
    İnce bükümlü kablolar 0,5… 6 mm² / 20… 10 AWG
    Sıyırma uzunluğu 11… 12 mm / 0,43… 0,47 inç
    Bağlantı tipi (2) Sinyalleşme
    Bağlantı tipi 2 İtmeli CAGE CLAMP ®
    WAGO terminal 2 picoMAX ® 3 .5, WAGO 2091 Serisi
    tek damarlı, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
    ince bükümlü, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
    Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç

    Geometrik Veriler
    Genişlik 110 mm / 4.331 inç
    Yükseklik 130 mm / 5.118 inç
    DIN-35 rayın üst kenarından itibaren uzunluk 151 mm / 5.944 inç
    Mekanik Veri
    Montaj tipi DIN 35 ışını
    Malzeme Verileri
    Ağırlık 1930 g
    Çevresel Gereklilikler
    Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C
    Çevreleyen hava (depolama) sıcaklığı -40… 85 ° C
    Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
    Kapasite düşüşü -% 2 / K (> +50 ° C; 400 V AC)
    Kirlilik derecesi 2
    İklim kategorisi 3K3 (EN 60721'e göre)

    Uygunluk işareti BU
    Standartlar/spesifikasyonlar EN 62368-1; EN 61204-3 (Sınıf A); UL 60950-1; UL 508
    Ticari Veri
    Ürün grubu 6 (Arayüz Elektroniği)
    SAP'den ambalaj tipi KUTU
    Menşei ülke CN
    GTIN 4050821848387
    Gümrük Tarife numarası 85044082900
  • 787-742
