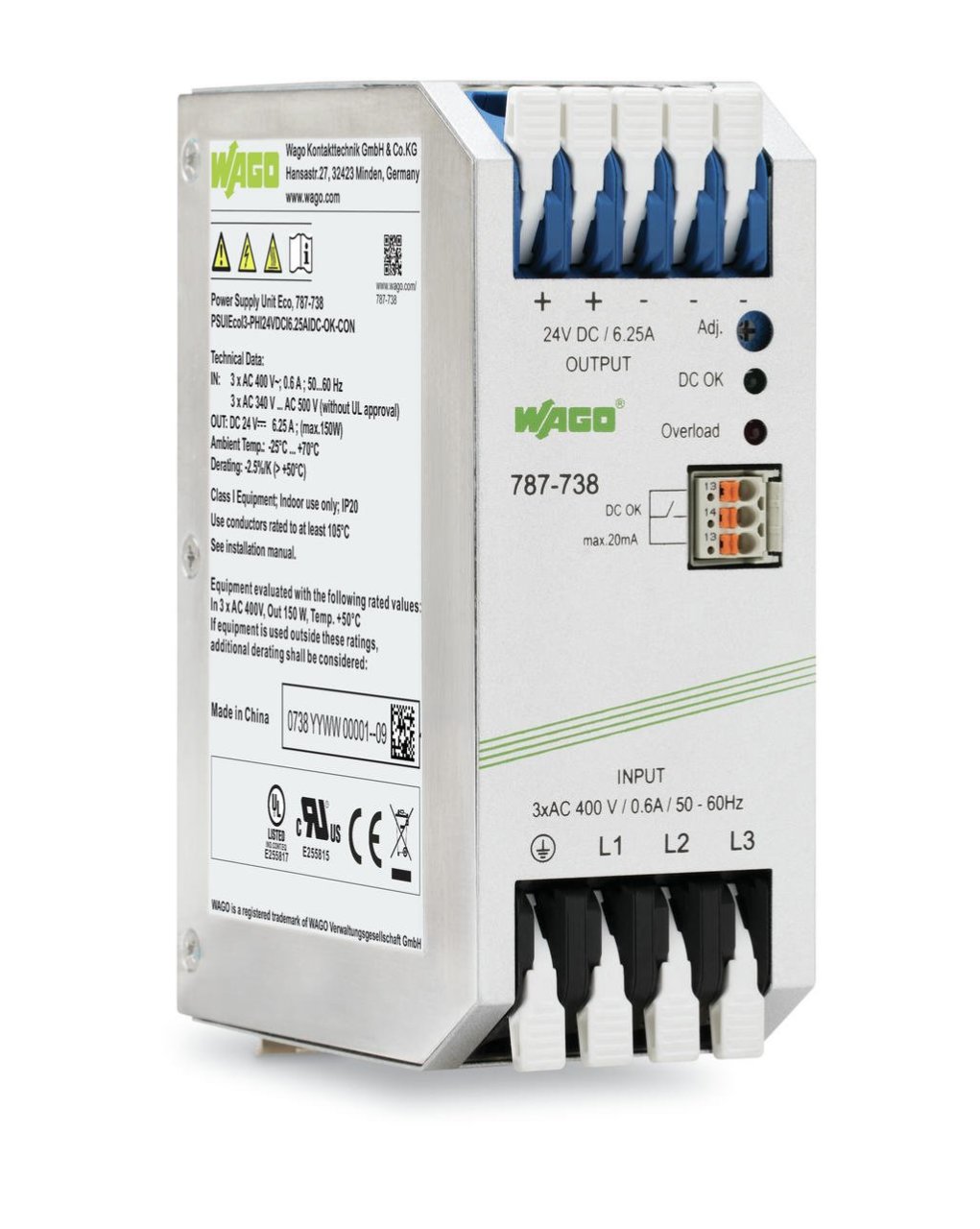

787-738 Anahtarlamalı mod güç kaynağı
WAGO

787-738 Anahtarlamalı mod güç kaynağı

%50
7.974,72 TL
15.949,44 TL
(Kdv dahil)
Kategori
Standart Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-738
Fiyat
288,00 EUR + KDV
* 772,22 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Kol ile işlem yapılan klemensler aracılığıyla hızlı ve aletsiz sonlandırma
  • DC O.K. kontağı
  • Paralel çalıştırma
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı çıkış gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 360… 575 V; DC 500… 650 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 0,6 A (400 VAC; 6,25 ADC)
Deşarj akımı ≤ 3,5 mA
Ani akım ≤ 25 A
Güç faktörü ≥ 0,5
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 17 ms (3 x 400 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 6,25 A (24 VDC)
Nominal çıkış gücü 150 W.
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 100 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io); kısa devre durumunda kapanma ve otomatik yeniden başlama

Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x LED aşırı yük (kırmızı)
1 x sinyal çıkışı DC OK (kontak olarak optocoupler; maks. 31,2 V, 20 mA)
Çalışma göstergesi LED yeşil (Vo)
LED red (overload)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 18,5 W
Maks. Alan sayısı güç kaybı P v maks. 20 watt
Verimlilik 87 %

Sigorta Koruması:
Dahili sigorta 3 adet T 2 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici ≥ 6 A, karakteristik: B veya C
veya motor devre kesicileri
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
İzolasyon gerilimi (SEC-Sinyali) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı EN 60529 için IP20
Geri besleme gerilimi ≤ DC 30 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 250000 saniye

Bağlantı verisi
Bağlantı tipi (1) Giriş çıkış
Bağlantı teknolojisi CAGE CLAMP ® S
WAGO terminali WAGO 2706 Serisi
Tek damarlı boylar 0,5… 6 mm² / 20… 10 AWG
İnce bükümlü kablolar 0,5… 6 mm² / 20… 10 AWG
Sıyırma uzunluğu 11… 12 mm / 0,43… 0,47 inç
Bağlantı tipi (2) Sinyalleşme
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 picoMAX ® 3 .5, WAGO 2091 Serisi
tek damarlı, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
ince bükümlü, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç

Geometrik Veriler
Genişlik 50 mm / 1.969 inç
Yükseklik 130 mm / 5.118 inç
DIN-35 rayın üst kenarından itibaren uzunluk 92 mm / 3.622 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 844 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı -40… 85 ° C
Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü -% 2,5 / K (> +50 ° C; 400 V AC)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 62368-1; EN 61204-3 (Sınıf A); UL 60950-1; UL 508
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4050821847861
Gümrük Tarife numarası 85044082900

787-738
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
787-738 Anahtarlamalı mod güç kaynağı 787-738 Anahtarlamalı mod güç kaynağı; Eco; 3 fazlı; 24 VDC çıkış gerilimi; 6,25 A çıkış akımı; AC 325V .575V, paralelleme, DC ok sinyali 787-738
