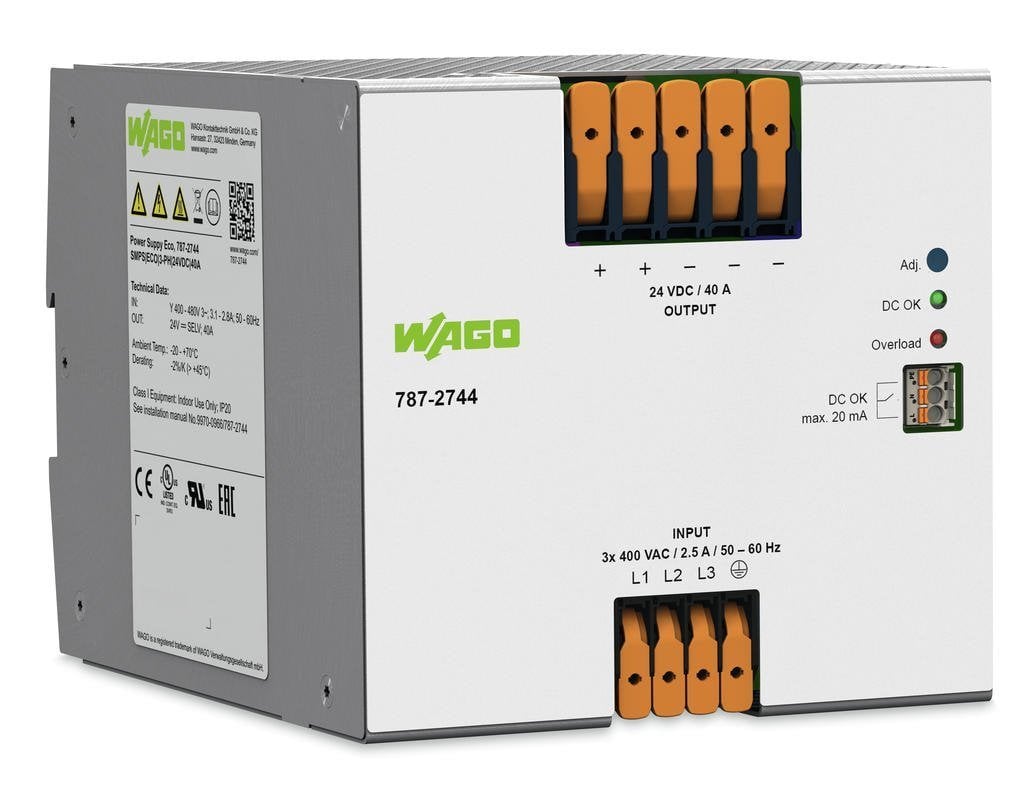

787-2744 Güç kaynağı; Eco; 3 fazlı
WAGO

787-2744 Güç kaynağı; Eco; 3 fazlı

%50
20.573,67 TL
41.147,34 TL
(Kdv dahil)
Kategori
Standart Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-2744
Fiyat
743,00 EUR + KDV
* 1.992,22 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Standart uygulamalar için ekonomik güç kaynağı
Yatay olarak monte edildiğinde doğal konveksiyon soğutması
Kontrol kabinlerinde kullanım için kapsüllü
Push-in bağlantı teknolojisine sahip kolla çalıştırılan terminaller aracılığıyla hızlı ve aletsiz sonlandırma
DC OK sinyal çıkışı
Paralel çalışma
EN 60950-1/UL 60950-1'e göre elektriksel olarak yalıtılmış çıkış voltajı (SELV); EN 60204-1 uyarınca PELV

Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adımlı /> 3) x AC 400… 480 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 325… 575 V; DC 560… 700 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 2,5 A (400 VAC)
Deşarj akımı ≤ 3,5 mA
Ani akım ≤ 30 A (400 VAC)
Güç faktörü ≥ 0,7 (400 VAC)
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 10 ms (3 x 400 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 40 A (24 VDC)
Nominal çıkış gücü 960 içinde
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 150 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1.05… 1.4 x I o nom ); kısa devre durumunda kapatma ve otomatik yeniden başlatma

Sinyal ve iletişim
Göstergeler 1 x LED DC TAMAM (yeşil)
1 x LED aşırı yükü (kırmızı)
1x sinyal çıkışı DC TAMAM (Bağlantı için PhotoMOS; maks. Yük: 31,2 VDC / 100 mA)
Çalışma göstergesi LED yeşil (Vo)
LED red (overload)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 6,2 W (400 VAC; nominal yük); ≤ 64,3 W (400 VAC; nominal yük)
Verimlilik 93 %

Sigorta Koruması:
Dahili sigorta 3 x T 6,3 A / 500 VAC
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici ≥ 10 A, karakteristik: B veya C
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
İzolasyon gerilimi (SEC-Sinyali) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 30 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Maks. Alan sayısı 2 cihaz
MTBF > 1.300.000 saat (IEC 61709'a göre)

Bağlantı verisi

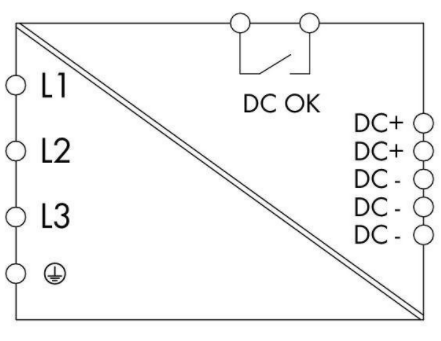

Bağlantı tipi (1) Giriş
Bağlantı teknolojisi CAGE CLAMP ® S
WAGO terminali WAGO 2606 Serisi
Tek damarlı boylar 0,5… 6 mm² / 20… 10 AWG
İnce bükümlü kablolar 0,5… 6 mm² / 20… 10 AWG
Sıyırma uzunluğu 11… 13 mm / 0,43… 0,51 inç
Bağlantı tipi (2) Çıktı
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 2616 Serisi
tek damarlı, bağlanabilir 0,75… 16 mm² / 18… 4 AWG
ince bükümlü, bağlanabilir 0,75… 25 mm² / 18… 4 AWG
Sıyırma uzunluğu 18… 20 mm / 0,71… 0,79 inç
Bağlantı tipi (3) Sinyalleşme
Bağlantı teknolojisi 3 İtmeli CAGE CLAMP ®
WAGO terminal 3 picoMAX ® 3.5 (WAGO 2091 Serisi)
tek damarlı, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
ince bükümlü, bağlanabilir 0,2… 1,5 mm² / v… 14 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç

Geometrik Veriler
Genişlik 140 mm / 5.512 inç
Yükseklik 130 mm / 5.118 inç
DIN-35 rayın üst kenarından itibaren uzunluk 170 mm / 6.693 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 2630 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -20… 70 ° C
Çevreleyen hava (depolama) sıcaklığı -40… 85 ° C
Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü % -2 / K (> 45 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)
Şok ve titreşim Darbe: 15 g (EN 60068-2-27'ye göre)
Titreşim: 1 g (EN 60068-2-6'ya göre)

Uygunluk işareti BU; EAC
Standartlar/spesifikasyonlar EN 61204-3; EN 60950-1; EN 62368-1; cURus 60950-1; cURus 62368-1; cULus 508; CSA C22.2
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4055143588980
Gümrük Tarife numarası 85044082900

787-2744
