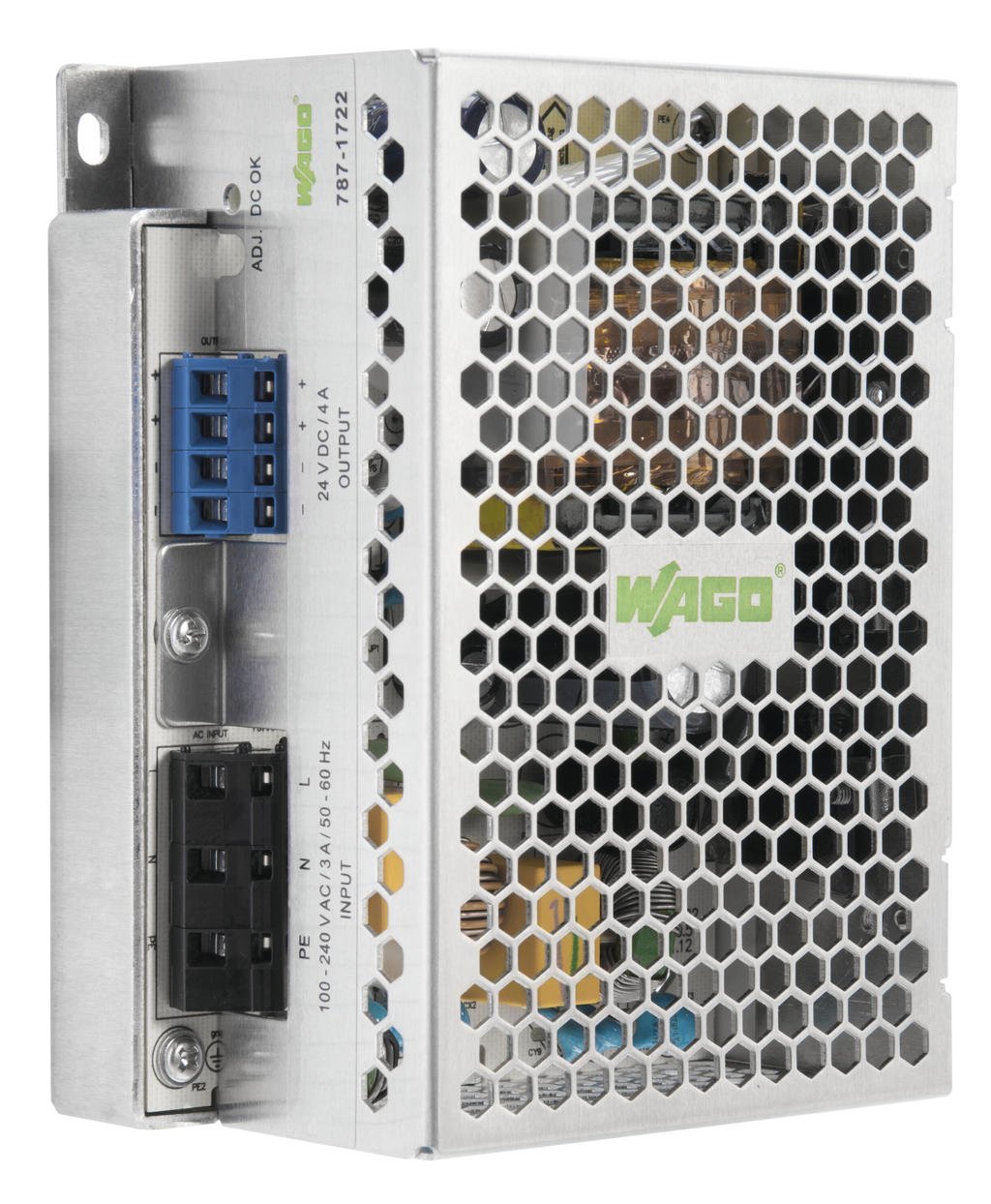

787-1722 Anahtarlamalı mod güç kaynağı; Eco; 1 fazlı
WAGO

787-1722 Anahtarlamalı mod güç kaynağı; Eco; 1 fazlı

%50
2.857,68 TL
5.715,36 TL
(Kdv dahil)
Kategori
Standart Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-1722
Fiyat
126,00 EUR + KDV
* 265,76 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Anahtarlamalı güç kaynağı
Yatay olarak monte edildiğinde doğal konveksiyon soğutması
Kontrol kabinlerinde kullanım için kapsüllü
Hem paralel hem de seri çalışmaya uygun
EN 60335-1 ve UL 60950-1'e göre elektriksel olarak yalıtılmış çıkış voltajı (SELV); EN 60204 uyarınca PELV
Farklı pozisyonlarda DIN-35 rayına monte edilebilir
Kablo tutacağı ile montaj plakasına doğrudan kurulum


Ayrıntılar

Teknik veri
Giriş
Aşamalar 1
Nominal giriş gerilimi U i nom 1 adet AC 100… 240 V
Giriş Gerilimi Aralığı AC 90 ... 264 V; DC 125 ... 375 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 1 A (230 VAC); ≤ 2 A (115 VAC)
Deşarj akımı ≤ 1,5 mA
Ani akım ≤ 18 A
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 10 ms (230 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 26 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 5 A (24 VDC; 110… 240 VAC); 4 A (24 VDC; 100… 240 VAC)
Nominal çıkış gücü 120 W.
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 200 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1.05… 1.4 x I o nom ); kısa devre durumunda kapatma ve otomatik yeniden başlatma

Sinyal ve iletişim
Göstergeler 1 x LED DC Tamam (yeşil)
Çalışma göstergesi LED yeşil (Vo)

Verim/Güç Kayıpları:
Verimlilik % 88 (230 VAC; 5 ADC)

Sigorta Koruması:
Dahili sigorta F 2,5 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta Devre kesiciler B6, B10
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 30 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet, aynı türden 2 cihaz için
MTBF > 300.000 saat (IEC 61709 uyarınca)

Bağlantı verisi

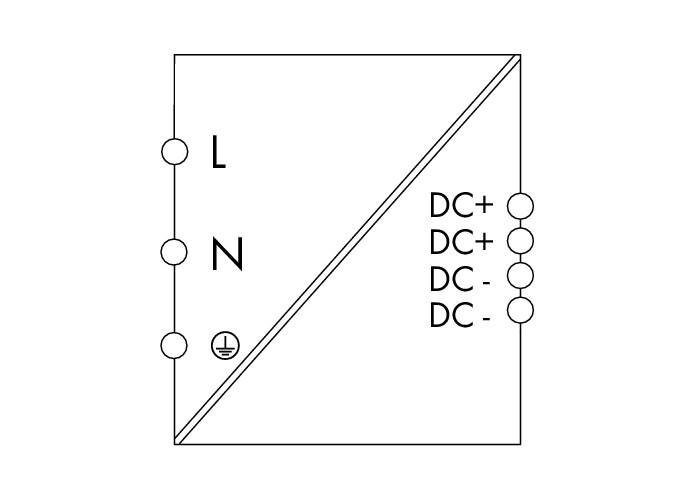

Bağlantı tipi (1) Giriş çıkış
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 236 Serisi
Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 6… 7 mm / 0,24… 0,28 inç
Not (iletken kesiti) 12 AWG: THHN, THWN

Geometrik Veriler
Genişlik 60 mm / 2,362 inç
Yükseklik 130 mm / 5.112 inç
DIN-35 rayın üst kenarından itibaren uzunluk 99 mm / 3.898 inç
Mekanik Veri
Montaj tipi DIN 35 ray
Vidalı montaj
Malzeme Verileri
Ağırlık 550 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -20… 60 ° C
Çevreleyen hava (depolama) sıcaklığı -25… 75 ° C
Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü -3% / K (> 45 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 61204-3; EN 60335-1; EN 62368-1; UL 60950-1; UL 508
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4055143372442
Gümrük Tarife numarası 85044082900
787-1722
