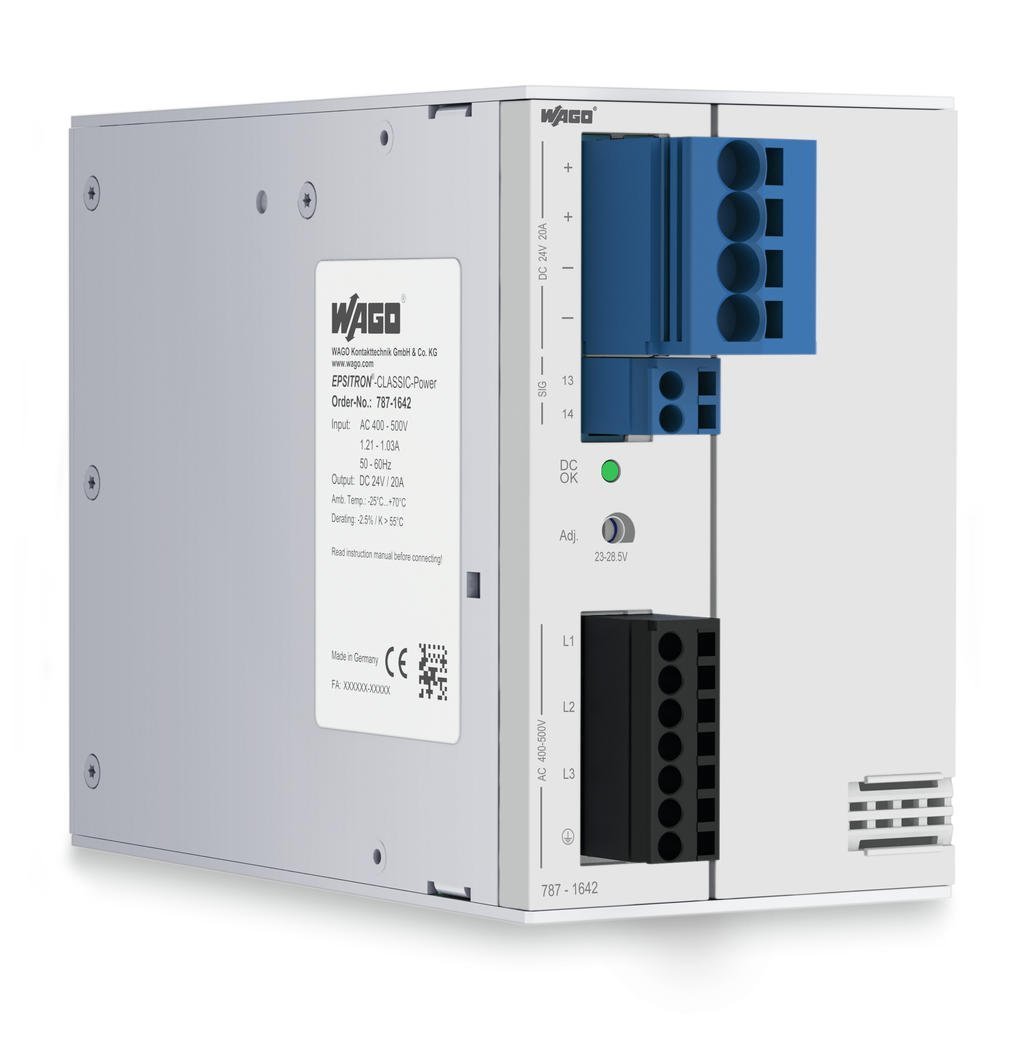

787-1642 Klasik Anahtarlamalı mod güç kaynağı; 3 fazlı
WAGO

787-1642 Klasik Anahtarlamalı mod güç kaynağı; 3 fazlı

%50
14.220,36 TL
28.440,72 TL
(Kdv dahil)
Kategori
Klasik Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-1642
Fiyat
627,00 EUR + KDV
* 1.322,49 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
TopBoost'lu anahtarlamalı güç kaynağı, devre kesiciler aracılığıyla İkincil koruma sağlar
Yatay olarak monte edildiğinde doğal konveksiyon soğutması
Kontrol kabinlerinde kullanım için kapsüllü
DC Tamam kontağı
Hem paralel hem de seri çalışmaya uygun
EN 60950-1/UL 60950-1'e göre elektriksel olarak yalıtılmış çıkış voltajı (SELV); EN 60204 uyarınca PELV

Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 320… 575 V; DC 450… 800 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 1,21 A (400 VAC); ≤ 3 x 1,03 A (500 VAC)
Deşarj akımı ≤ 1 mA
Ani akım ≤ 30 A (NTC)
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 25 ms (500 VAC); ≥ 15 ms (400 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 23… 28,5 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 20 A (24 VDC)
Nominal çıkış gücü 480 watt
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 15 mV (tepeden tepeye)
Akım sınırlaması 1.1 x I a tipik
Aşırı yük davranışı Sabit akım

Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x DC OK kontağı (kontak oluştur; maks. 30 V AC / DC, 1 A)
Çalışma göstergesi LED yeşil (Vo)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 5,8 W (yüksüz); ≤ 42,8 W (400 VAC; nominal yük)
Maks. Alan sayısı güç kaybı P v maks. 47,6 W (500 VAC / 24 VDC; 20 A)
Verimlilik 92 %

Sigorta Koruması:
Dahili sigorta hayır
Harici sigorta (gerekli) 3 x devre kesici 6 A, 10 A, 16 A, karakteristik: B veya C, maks. 20 A
veya motor devre kesiciler
DC giriş voltajı için harici bir DC sigorta gereklidir
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 35 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Aşırı gerilim koruması, ikincil Dahili koruma iVDCe devresi
≤ 40 VDC (hata durumunda)
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 500000 saniye

Bağlantı verisi

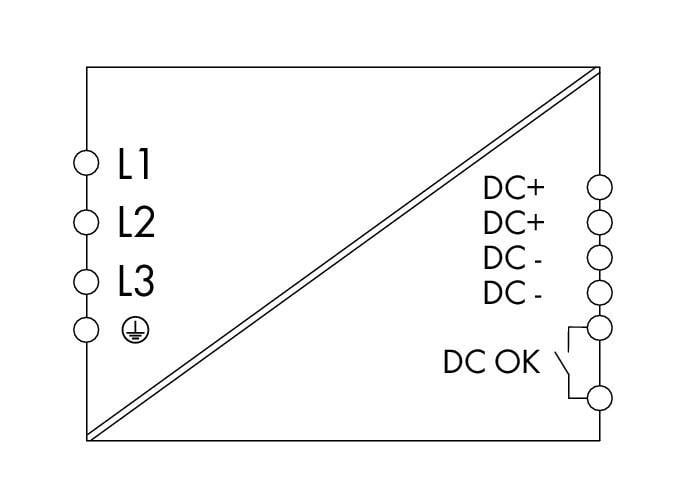

Bağlantı tipi (1) Giriş / Sinyal
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 721 Serisi
Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Bağlantı tipi (2) Çıktı
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 831 Serisi
tek damarlı, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
ince bükümlü, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu 13… 15 mm / 0,51… 0,59 inç

Geometrik Veriler
Genişlik 80 mm / 3,15 inç
Yükseklik 127 mm / 5 inç
DIN-35 rayın üst kenarından itibaren uzunluk 180 mm / 7.087 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 1623 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C (Cihaz -40 ° C'de tip testi başlatıldı)
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü % -2,5 / K (> 55 ° C)
Kirlilik derecesi 2
Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 60950-1; EN 61204-3; UL 60950-1; UL 508; DNV GL
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4055143259170
Gümrük Tarife numarası 85044082900
787-1642
