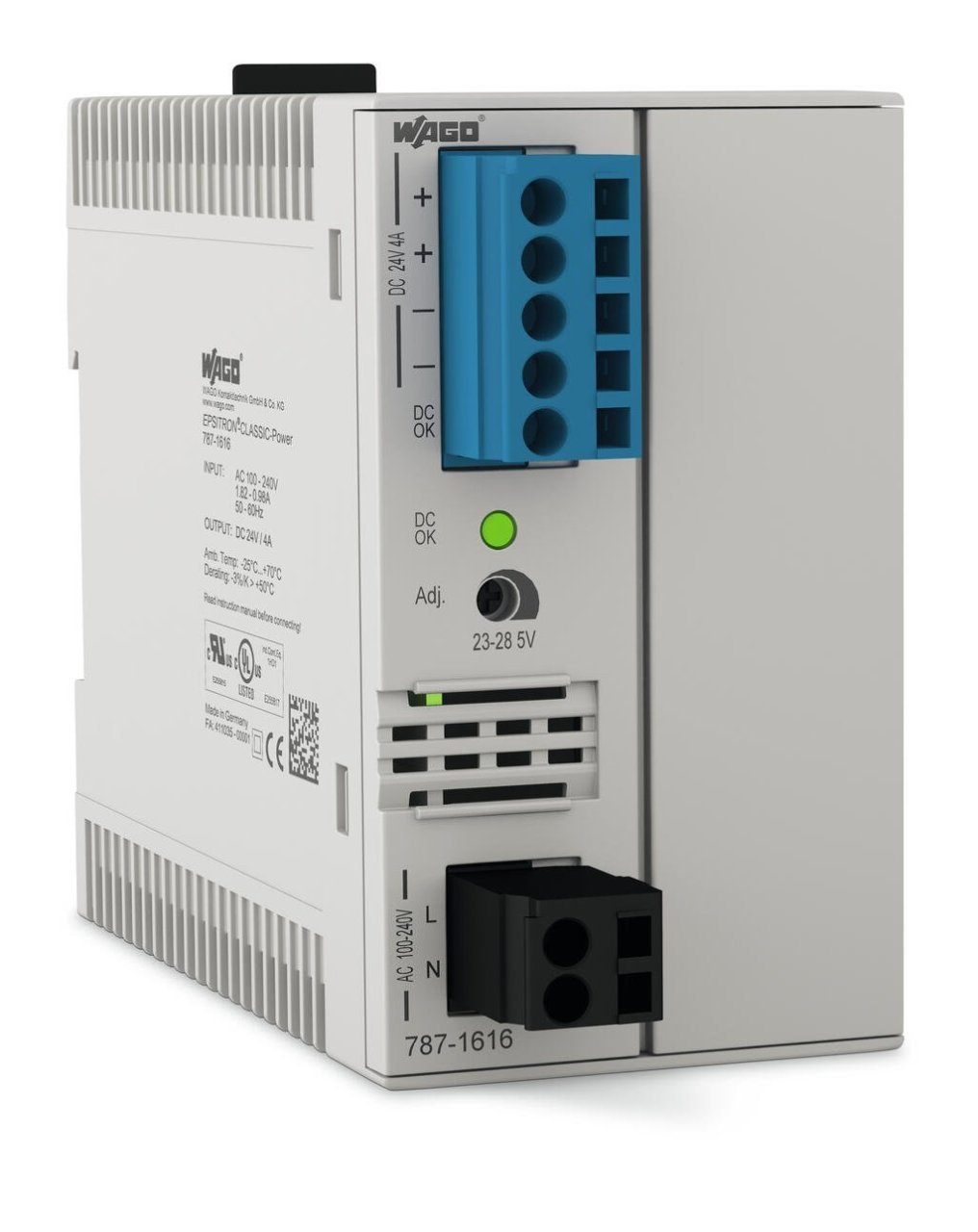

787-1616 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı
WAGO

787-1616 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı

%50
6.395,76 TL
12.791,52 TL
(Kdv dahil)
Kategori
Klasik Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-1616
Fiyat
282,00 EUR + KDV
* 594,81 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • Primer anahtarlamalı mod güç kaynağı ünitesi
  • Koruma sınıfı II
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Sabit kontak uçlu anahtarlama sinyali (DC OK)
  • Hem paralel hem de seri çalışma için uygun
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı çıkış gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 1
Nominal giriş gerilimi U i nom 1 adet AC 100… 240 V
Giriş Gerilimi Aralığı AC 85 ... 264 V; DC 120 ... 372 V
Giriş voltajı değer kaybı % -2,5 / V (<95 VAC)
Nominal şebeke frekans aralığı 44 … 66 Hz; 0 Hz
Giriş akımı ben i ≤ 0,98 A (240 VAC); ≤ 1,82 A (100 VAC)
Deşarj akımı ≤ 0,25 mA
Ani akım ≤ 30 A
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 80 ms (230 VAC); ≥ 15 ms (100 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 23… 28,5 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 4 A (24 VDC); 4,2 A (<40 ° C)
Nominal çıkış gücü 96 W.
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 20 mV (tepeden tepeye)
Akım sınırlaması 1.1 x I a tipik
Aşırı yük davranışı Sabit akım

Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x aktif sinyal çıkışı DC OK (24 VDC, 20 mA)
Çalışma göstergesi LED yeşil (Vo)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 1 W (230 VAC; yüksüz); ≤ 12,4 W (230 VAC; nominal yük)
Maks. Alan sayısı güç kaybı P v maks. 15 W (100 VAC / 24 VDC; 4 A)
Verimlilik 89 %

Sigorta Koruması:
Dahili sigorta T 4 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta Devre kesiciler 6 A, 10 A, 16 A, karakteristik: B veya C
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
Koruma sınıfı yl
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 35 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Aşırı gerilim koruması, ikincil Dahili koruma iVDCe devresi
≤ 40 VDC (hata durumunda)
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 500000 saniye

Bağlantı verisi

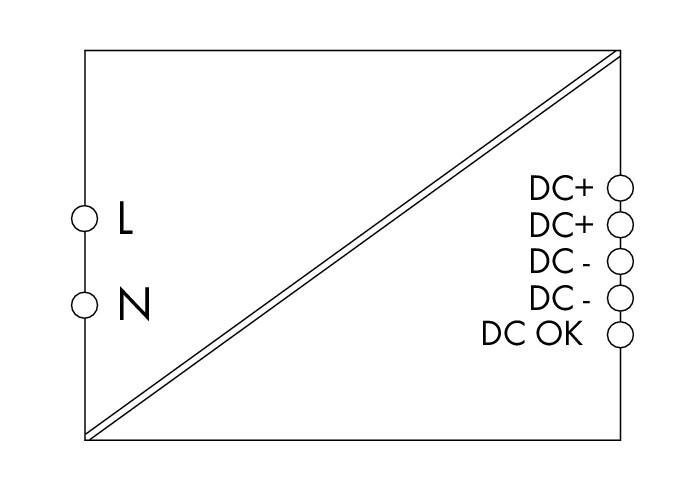

Bağlantı tipi (1) Giriş / Çıkış / Sinyal
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 721 Serisi
Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç

Geometrik Veriler
Genişlik 52 mm / 2.047 inç
Yükseklik 90 mm / 3.543 inç
DIN-35 rayın üst kenarından itibaren uzunluk 119,5 mm / 4.705 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 384 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C (Cihaz -40 ° C'de tip testi başlatıldı)
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü -% 3 / K (> 50 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 60950-1; EN 61204-3; EN 60335-1; UL 60950-1; UL 508; GL
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4055143060455
Gümrük Tarife numarası 85044082900
