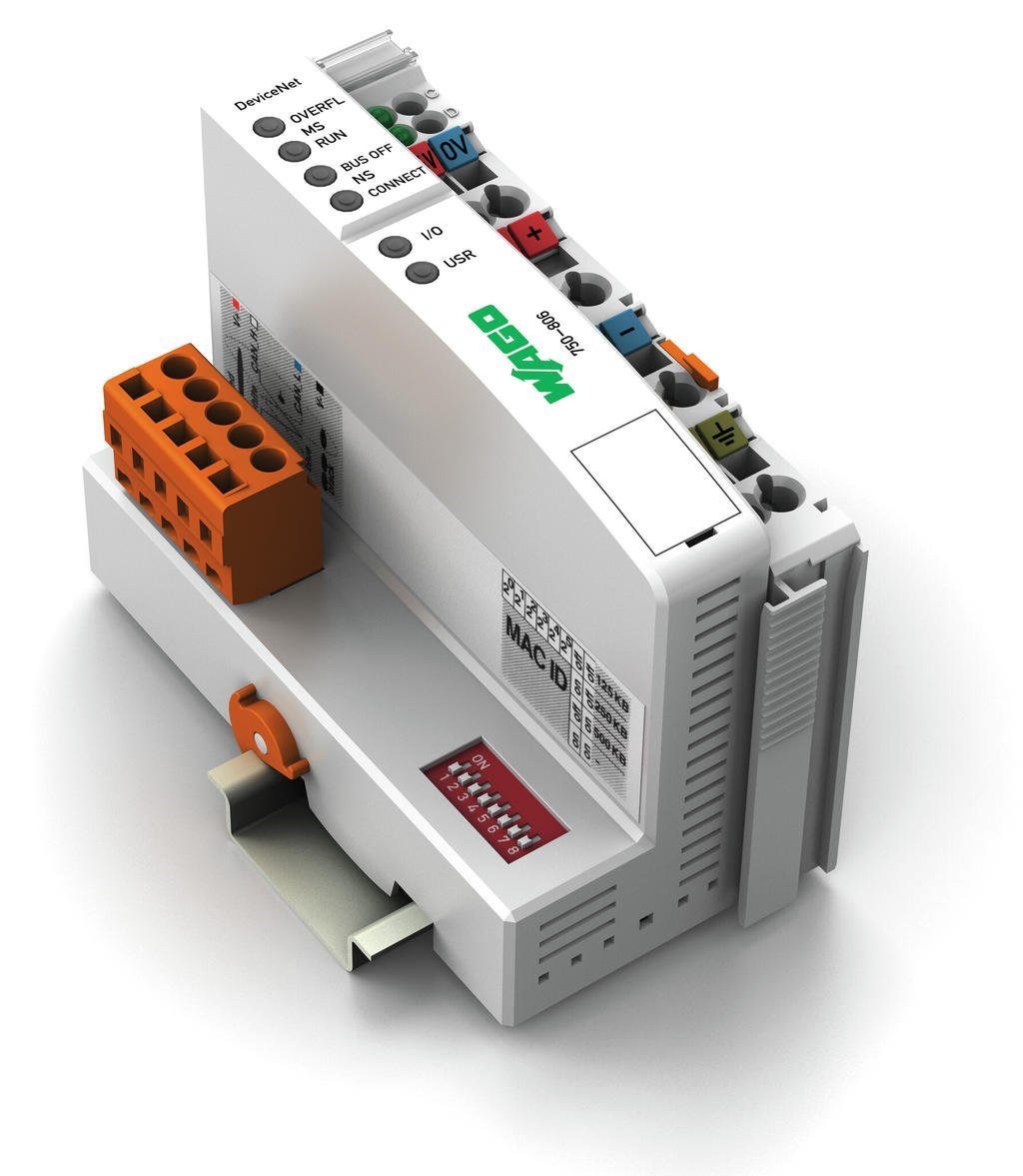

750-806 DeviceNet 500kBaud PLC ve Kontrolörler

DeviceNet PLC kontrol fonksiyonunu, I/O arayüzünü ve fieldbus'ı tek bir cihazda birleştirir.

Uygulamanın programlanması IEC 61131-3'e uygun olarak yapılır. Programlayıcı tüm fieldbus ve I/O verilerine erişebilir.

Özellikleri ve uygulamaları:

• Dağıtılmış kontrol kullanılması bir PLC veya PC'yi daha iyi destekleyebilir
• Kompleks uygulamalar ayrı ayrı test edilebilen ünitelere ayrılabilir.
• Fieldbus hatası durumunda programlanabilir hata tepkisi
• Sinyal ön işlemesi fieldbus iletimlerini azaltır
• Çevre ekipmanları doğrudan kontrol edilerek daha hızlı, sistem yanıt sürelerinin ortaya çıkmasını sağlanır.
• Bağımsız, kompakt kontrolör

Uyarı: EDS dosyaları gerekir

Teknik veri

İletişim	Cihaz ağı
Görselleştirme	olmadan
İşlemci	16 bit
IEC 61131-3'e göre programlama dilleri	Komut Listesi (IL) Merdiven Şeması (LD) Fonksiyon Blok Şeması (FBD), Sürekli Fonksiyon Şeması (CFC) Yapılandırılmış Metin (ST) Sıralı Fonksiyon Şeması (SFC)
Programlama	WAGO-I / O-PRO V2.3
Yapılandırma seçenekleri	Cihaz açıklama dosyası EDS WAGO-I / O-CHECK
Çevrim süresi	1000 komut / 256 dij. I/O için < 3 ms
Baud hızı	500 kBd (125 kBd, 250 kBd, 500 kBd)
Fieldbus segment uzunluğu maks.	500 m
İletim ortamı (iletişim / haberleşme)	Korumalı Cu kablo Ana hat: 2 x 0,82 mm² + 2 x 1,7 mm² Düşme hattı: 2 x 0,2 mm² + 2 x 0,32 mm²
Ana cihazdaki fieldbus düğümlerinin sayısı maks.	64
Maks. I/O noktası sayısı	6.000
Program hafızası	128 kByte
Veri belleği	64 kBayt
Yazılım uçucu olmayan bellek	8 Kbayt
Fieldbus giriş değişkenleri için bellek maks.	512 Bayt
Memory for fieldbus output variables max.	512 Byte
I/O modülü sayısı (düğüm başına)	64
Input and output process image (Fieldbus) max.	1024 Byte/1024 Byte
DeviceNet özellikleri	Yoklamalı I/O mesaj bağlantısı Tetiklemeli I/O mesaj bağlantısı Durum değişimi Döngüsel mesaj bağlantısı UCMM DeviceNet master, fonksiyon blokları kullanılarak programlanabilir
Indicators	LED (OVERF) red: device error; LED (RUN) green: Device status; LED (BUS OFF) red: Network error ; LED (CONNECT) green: Network status; LED (I/O, USR) red/green/orange: Internal data bus status, status programmable by user; LED (A, B) green: System power supply status, field supply
System supply voltage	DC 24 V (-25 … +30 %); via wiring level (CAGE CLAMP® connection)
DeviceNet arayüzü üzerinden 11 V'ta giriş akımı	120 mA
Anma yükünde giriş akımı tip. (24 V)	500 mA
Nominal yükte güç kaynağı verimi (tip.) (24 V)	87 %
Akım tüketimi, sistem beslemesi (5 V)	350 mA
Sistem beslemesi için toplam akım	1.650 mA
Alan besleme gerilimi	DC 24 V (-25… +% 30); güç atlama teli kontakları aracılığıyla
Güç jumper kontaklarının mevcut taşıma kapasitesi	10 A
Giden güç jumper kontaklarının sayısı	3
İzolasyon	500 V sistem/besleme

Daha fazlası

Bağlantı verisi

Bağlantı teknolojisi: iletişim / haberleşme	DeviceNet: 1 x 5 kutuplu erkek konektör
Bağlantı teknolojisi: sistem beslemesi	2 x CAGE CLAMP ®
Bağlantı teknolojisi: sahada temin edilir	6 x CAGE CLAMP ®
Bağlantı tipi (1)	Sistem / alan tedariği
Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
İnce bükümlü kablolar	0,08… 2,5 mm² / 28… 14 AWG
Sıyırma uzunluğu	8… 9 mm / 0,31… 0,35 inç
Bağlantı teknolojisi: Cihaz konfigürasyonu	1 x 4 kutuplu erkek konektör

Daha fazlası

Geometrik Veriler

Genişlik	50,5 mm / 1.988 inç
Yükseklik	100 mm / 3,937 inç
Derinlik	71,1 mm / 2.799 inç
DIN-35 rayın üst kenarından itibaren uzunluk	63,9 mm / 2,516 inç

Mekanik Veri

Ağırlık	200 g
Renk	açık gri
Gövde malzemesi	Polikarbonat, poliamid 6.6
Uygunluk işareti	BU

Çevresel Gereklilikler

Çevreleyen hava (çalışma) sıcaklığı	0… 55 ° C
Çevreleyen hava (depolama) sıcaklığı	-40… 85 ° C
Koruma sınıfı	IP20
Kirlilik derecesi (5)	IEC 61131-2'ye göre 2
Çalışma yüksekliği	sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); azami: 5000 m
Nısbi nem (yoğuşmasız)	95 %
Montaj pozisyonu	herhangi
Montaj tipi	DIN 35 ışını
Titreşime dayanıklı	IEC 60068-2-6 başına 4g
Darbe direnci	IEC 60068-2-27'ye göre 15g
EMC'nin parazite karşı bağışıklığı	acc. EN 61000-6-2'ye göre, denizcilik uygulamaları
EMU:   1 - enterferans emisyonu	acc. EN 61000-6-4'e göre, denizcilik uygulamaları
Kirletici maddelere maruziyet	IEC 60068-2-42 ve IEC 60068-2-43'e göre
Bağıl nemde izin verilen H 2 S kirletici konsantrasyonu   75 %	10 sayfa / dakika'ya kadar
Bağıl nemde izin verilen SO 2 kirletici konsantrasyonu   75 %	25 sayfa / dakika'ya kadar

Daha az

Ticari Veri

Ürün grubu	15 (Uzak G / Ç)
SAP'den ambalaj tipi	KUTU
Menşei ülke	NIN-NİN
GTIN	4045454527020
Gümrük Tarife numarası	85371091990
