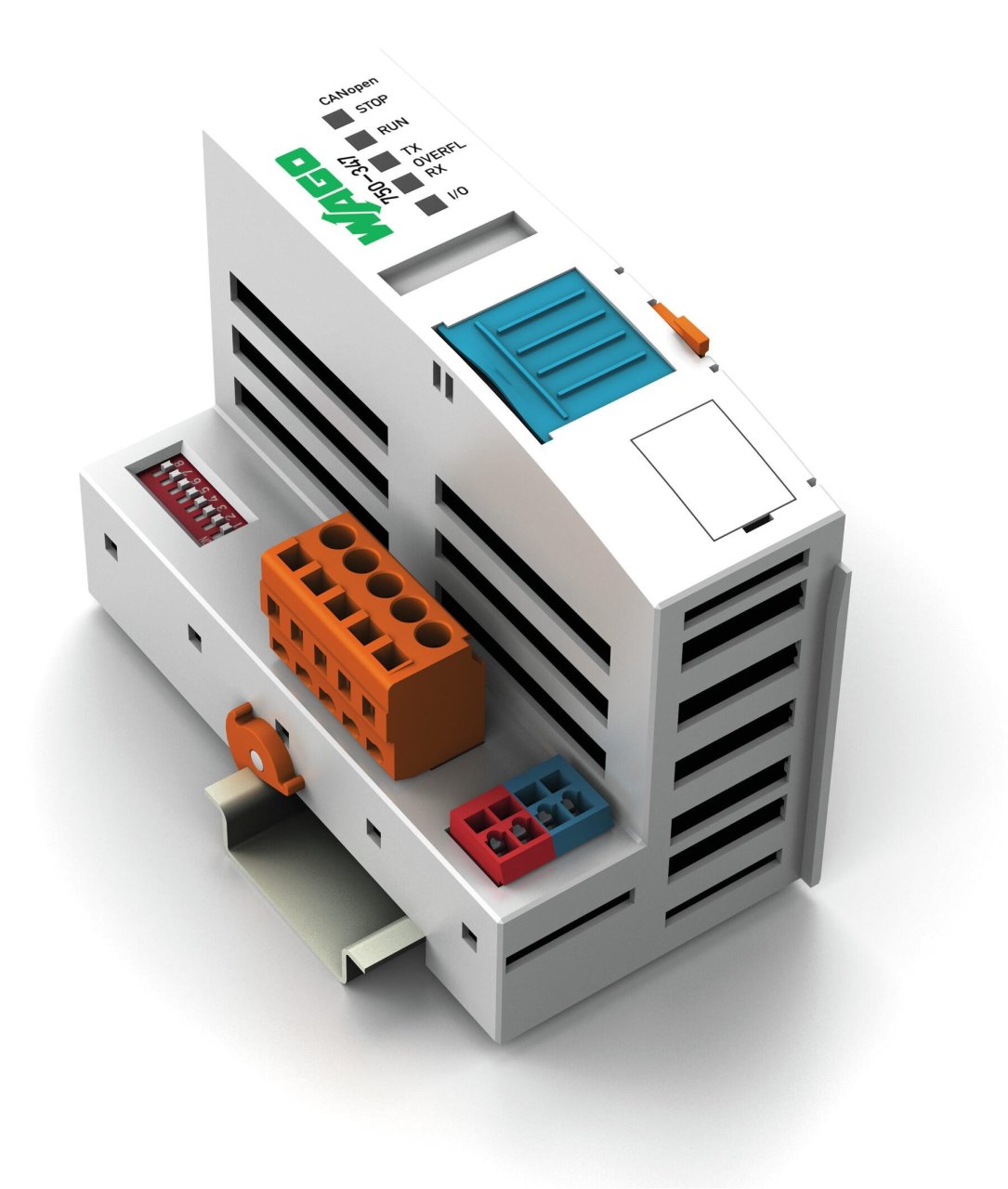

ECO fieldbus kuplörü, düşük ölçekli I/O gereksinimli uygulamalar için tasarlanmıştır. Sadece dijital proses verisini veya az miktarda analog veri kullanılarak 750 I/O Serisinin sunduğu tüm seçenekler korunur.
Kuplör, sistem gerilimi için entegre besleme terminaline sahiptir. Saha güç köprü kontakları ayrı besleme modülü üzerinden beslenir.
CANopen veriyolu kuplörü tüm I/O modüllerini destekleyebilir ve otomatik olarak ayarlayarak yerel proses görüntüsü oluşturur.
Yerel proses görüntüsü, alınan veri ve gönderilecek veri olmak üzere iki veri bölgesine ayrılır. Proses verisi daha fazla işlem için CANopen fieldbus aracılığıyla PLC, PC veya NC'ye gönderilebilir ve CANopen aracılığıyla sahadan alınabilir.
Analog modüllerin verisi, modüllerin veriyolu kuplörüne bağlandığı sıraya göre PDO'larda saklanır. Dijital modüllerin bitleri byte şeklinde gönderilir ve ayrıca PDO'larda eşleştirilir. Dijital bilgi miktarı 8 biti geçerse veriyolu kuplörü otomatik olarak yeni bir byte ile başlar.
Nesne sözlüğünün tüm girişleri kullanıcının isteğine göre 5 Rx PDO ve 5 Tx PDO'da eşleştirilebilir.
Tüm giriş ve çıkış proses görüntüsü SDO'lar kullanılarak iletilebilir.
"Ara parça modülleri" yazılım üzerinden ayarlanabilir.
Ayrıntılar
Teknik veri
İletişim
Açılabilir
Ana cihazdaki fieldbus düğümlerinin sayısı maks.
110
Baud hızı
10 kBd… 1 MBd
Fieldbus segment uzunluğu maks.
1000 m
İletim ortamı
Blendajlı Cu kablo 3 x 0,25 mm²
I/O modülü sayısı (düğüm başına)
64
Diğer CANopen özellikleri
NMT slave Minimum başlama Değişken PDO eşlemesi Acil durum mesajı Can kurtarma
PDO sayısı
5 Tx / 5 Rx
SDO sayısı
1 sunucu SDO
COB ID dağılımı
SDO, standart
Düğüm ID dağılımı
DIP anahtarlar
İletişim profili
DS-301 V4.1
Aygıt profili
DS-401 V2.0 Programlanabilir hata tepkisi
Giriş ve çıkış işlem görüntüsü (Fieldbus) maks.
32 Bayt / 32 Bayt
Sistem besleme gerilimi
DC 24 V (-25… +% 30); kablolama seviyesi aracılığıyla
