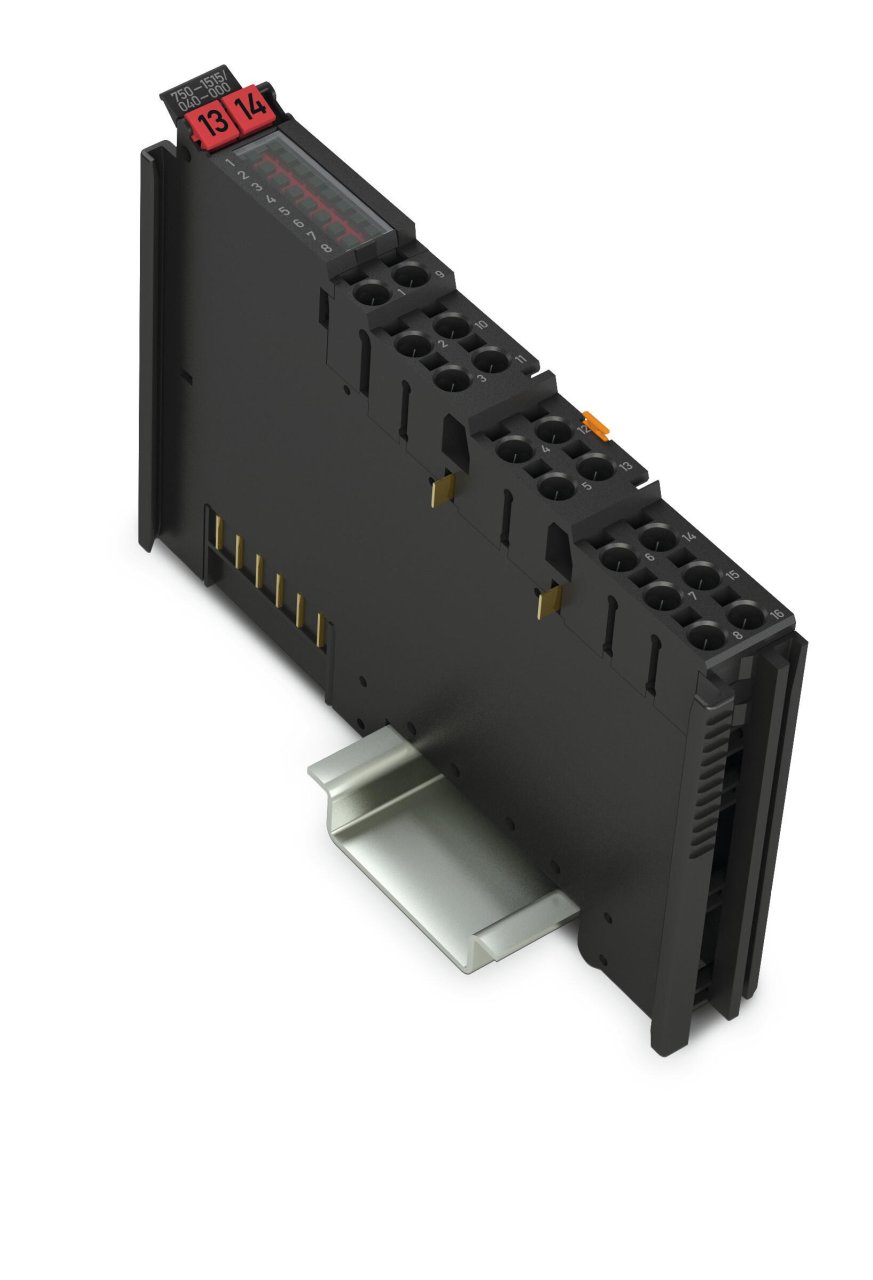

750-1515/040-000 8 kanallı dijital çıkış

Otomasyon aygıtından aldığı ikili (binary) kontrol sinyallerini bağlı aktüatörlere (örneğin manyetik valfler, kontaktörler, vericiler, röleler veya diğer elektrik yükleri) iletir.

Modül, tek damarlı iletkenlerin bastırılarak sonlandırılmasını sağlayan CAGE CLAMP® S bağlantılarına sahiptir.

Yeşil bir LED tarafından her kanalın anahtarlanma durumu gösterilir.

Saha ve sistem düzeyleri elektrik yalıtımlıdır.

CAGE CLAMP® S bağlantılarını açmak için 2,5 mm uçlu bir el aleti (210-719) gerekir.

Modül zorlu ortam şartlarında çalışmaya oldukça uygundur:
- kayda değer ölçüde geniş sıcaklık aralığı
- yüksek dielektrik dayanımı ve EMC direnci
- yüksek titreşim mukavemeti

Technical Data

Number of digital outputs	8
Total number of channels (module)	8
Sinyal tipi	Gerilim
Type of signal voltage	24 VDC
Actuator connection	8 x (2 telli)
Output characteristic	Yükselen kenar anahtarlama
Output current per channel	0,5A
Çıkış akımı	kısa devre korumalı
Switching frequency max.	1 kHz
Yük tipi	Dirençli, endüktif, lamba yükü
Output data width (internal) max.	8bits
System supply voltage	5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V)	20mA
Field supply voltage	24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed!
Current consumption, field supply (module with no external load)	15mA
Dielektrik dayanımı	510 VAC/775 VDC; per EN 60870-2-1
Interference-free for safety function applications	ja
Rated surge voltage	1 kV

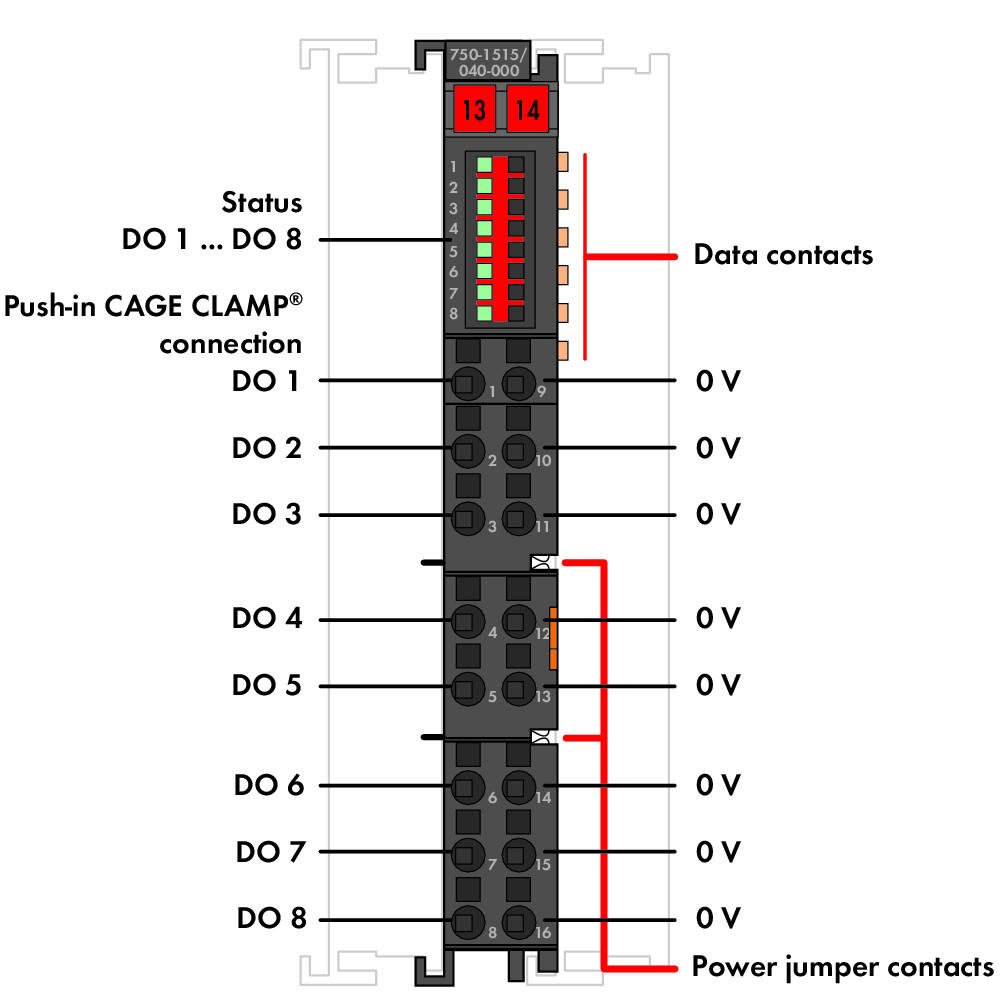

Indicators	LED (1-8) yeşil: Durum DO 1 … DO 8
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	10A
Kapasite düşüşü	Derating (supply voltage): Ambient temperatures under laboratory conditions: (−25 … +30 %); for −40 … +55 °C: 24 V (−25 … +20 %); for +55 … +70 °C: 24 V (−25 … +10 %); Lower limit in all temperature ranges: −27.5 % (including 15 % residual ripple)



Bağlantı verisi

Connection technology: In-/Outputs	16 x İtmeli CAGE CLAMP ®
Connection type (1)	Girişler / Çıkışlar
Tek damarlı boylar	0,25 … 1,5 mm² / 24 … 16 AWG
İnce bükümlü kablolar	0,25 … 1,5 mm² / 24 … 16 AWG
Sıyırma uzunluğu	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Width	12 mm / 0.472 inch
Height	100 mm / 3.937 inch
Depth	69 mm / 2.717 inch
Length from upper-edge of DIN-35 rail	61,8 mm / 2.433 inch

Mekanik Veri

Montaj tipi

DIN-35 ray

Material Data

Renk	koyu gri
Gövde malzemesi	Polikarbonat, poliamid 6.6
Yangın yükü	0,158MJ
Ağırlık	48g
Uygunluk işareti	CE

Environmental Requirements

Surrounding air (operating) temperature	-40 … +70 °C
Surrounding air (storage) temperature	-40 … +85 °C
Koruma sınıfı	IP20
Kirlilik derecesi (5)	IEC 61131-2'ye göre 2
Çalışma yüksekliği	sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.)
Montaj pozisyonu	yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız)	95%
Relative humidity	Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç)
Titreşime dayanıklı	IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373
Darbe direnci	IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373
EMC immunity to interference	EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994
EMU:  1 - enterferans emisyonu	EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca
Kirletici maddelere maruziyet	IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H2S contaminant concentration at a relative humidity  75 %	10ppm
Permissible SO2 contaminant concentration at a relative humidity  75 %	25ppm



Ticari Veri

Product Group	15 (Remote I/O)
Pack. unit	1 Stück
SAP'den ambalaj tipi	box
SAP tesis 01'den menşei	DE
GTIN	4050821460237
SAP tesis 01'den gümrük tarifesi no.	85371098990
