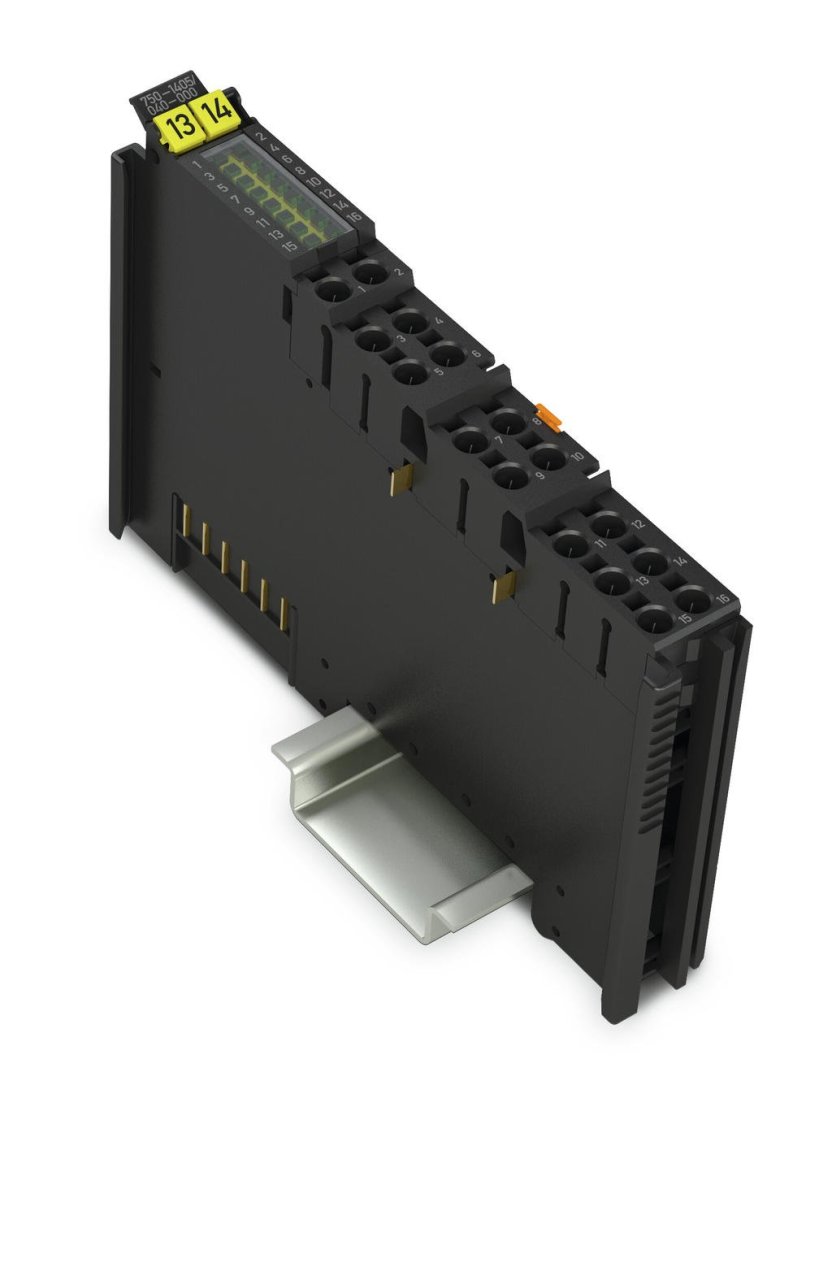

750-1405/040-000 16 Kanallı Dijital Giriş Modülü
WAGO

750-1405/040-000 16 Kanallı Dijital Giriş Modülü

%50
10.997,53 TL
21.995,06 TL
(Kdv dahil)
Kategori
PLC I/O Modülleri
Marka
WAGO
Stok Kodu
750-1405/040-000
Fiyat
484,90 EUR + KDV
* 1.022,77 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Bu dijital giriş modülü sadece 12 mm genişlikte 16 kanal sağlar.

Dijital saha aygıtlarından (örneğin sensörler, enkoderler, anahtarlar veya yakınlık anahtarları) ikili (binary) kontrol sinyallerini alır.

Modül, tek damarlı iletkenlerin bastırılarak sonlandırılmasını sağlayan CAGE CLAMP® S bağlantılarına sahiptir.

Her giriş kanalında 3,0 ms zaman sabitli bir gürültü bastırma RC filtresi bulunur.

Yeşil bir LED tarafından her kanalın anahtarlanma durumu gösterilir.

Saha ve sistem düzeyleri elektrik yalıtımlıdır.



Modül zorlu ortam şartlarında çalışmaya oldukça uygundur:

- geniş sıcaklık aralığı

- yüksek dielektrik dayanımı ve EMC direnci

- yüksek titreşim mukavemeti


Ayrıntılar
Technical Data
Number of digital inputs 16
Total number of channels (module) 16
Sinyal tipi Gerilim
Type of signal voltage 24 VDC
Sensor connection 16 x (1 telli)
Input characteristic Yükselen kenar anahtarlama
Giriş karakteristikleri Type 1
Input filter (digital) 3ms
Input current per channel for signal (0) typ. 0,6mA
Input current per channel for signal (1) typ. 2,3mA
Input current per channel for signal (1) min. 2,1mA
Input current per channel for signal (1) max. 2,4mA
Sinyal gerilimi (0) −3 … +5 VDC
Sinyal gerilimi (1) 15 … 30 VDC
Verzögerungszeit T_on von 0 nach 1 300µs
Verzögerungszeit T_off von 1 nach 0 400µs
Input data width (internal) max. 16bits
System supply voltage 5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V) 25mA
Field supply voltage 24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed!
Dielektrik dayanımı 510 VAC/775 VDC; per EN 60870-2-1
Rated surge voltage 1 kV
Indicators LED (1-16) yeşil: Durum DI 1 … DI 16
Number of incoming power jumper contacts 2
Number of outgoing power jumper contacts 2
Current carrying capacity of the power jumper contacts 10A
Kapasite düşüşü Derating (supply voltage): Ambient temperatures under laboratory conditions: (−25 … +30 %); for −40 … +55 °C: 24 V (−25 … +20 %); for +55 … +70 °C: 24 V (−25 … +10 %); Lower limit in all temperature ranges: −27.5 % (including 15 % residual ripple)

Bağlantı verisi
Connection technology: In-/Outputs 16 x İtmeli CAGE CLAMP ®
Connection type (1) Girişler / Çıkışlar
Tek damarlı boylar 0,25 … 1,5 mm² / 24 … 16 AWG
İnce bükümlü kablolar 0,25 … 1,5 mm² / 24 … 16 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inch
Geometrical Data
Width 12 mm / 0.472 inch
Height 100 mm / 3.937 inch
Depth 69 mm / 2.717 inch
Length from upper-edge of DIN-35 rail 61,8 mm / 2.433 inch
Mekanik Veri
Montaj tipi DIN-35 ray
Material Data
Renk koyu gri
Gövde malzemesi Polikarbonat, poliamid 6.6
Yangın yükü 0,158MJ
Ağırlık 46,5g
Uygunluk işareti CE
Environmental Requirements
Surrounding air (operating) temperature -40 … +70 °C
Surrounding air (storage) temperature -40 … +85 °C
Koruma sınıfı IP20
Kirlilik derecesi (5) IEC 61131-2'ye göre 2
Çalışma yüksekliği sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.)
Montaj pozisyonu yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız) 95%
Relative humidity Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç)
Titreşime dayanıklı IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373
Darbe direnci IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373
EMC immunity to interference EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26;
EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994
EMU:  1 - enterferans emisyonu EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca
Kirletici maddelere maruziyet IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H2S contaminant concentration at a relative humidity  75 % 10ppm
Permissible SO2 contaminant concentration at a relative humidity  75 % 25ppm

Ticari Veri
Product Group 15 (Remote I/O)
Pack. unit 1 Stück
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4050821460206
SAP tesis 01'den gümrük tarifesi no. 85389099990
