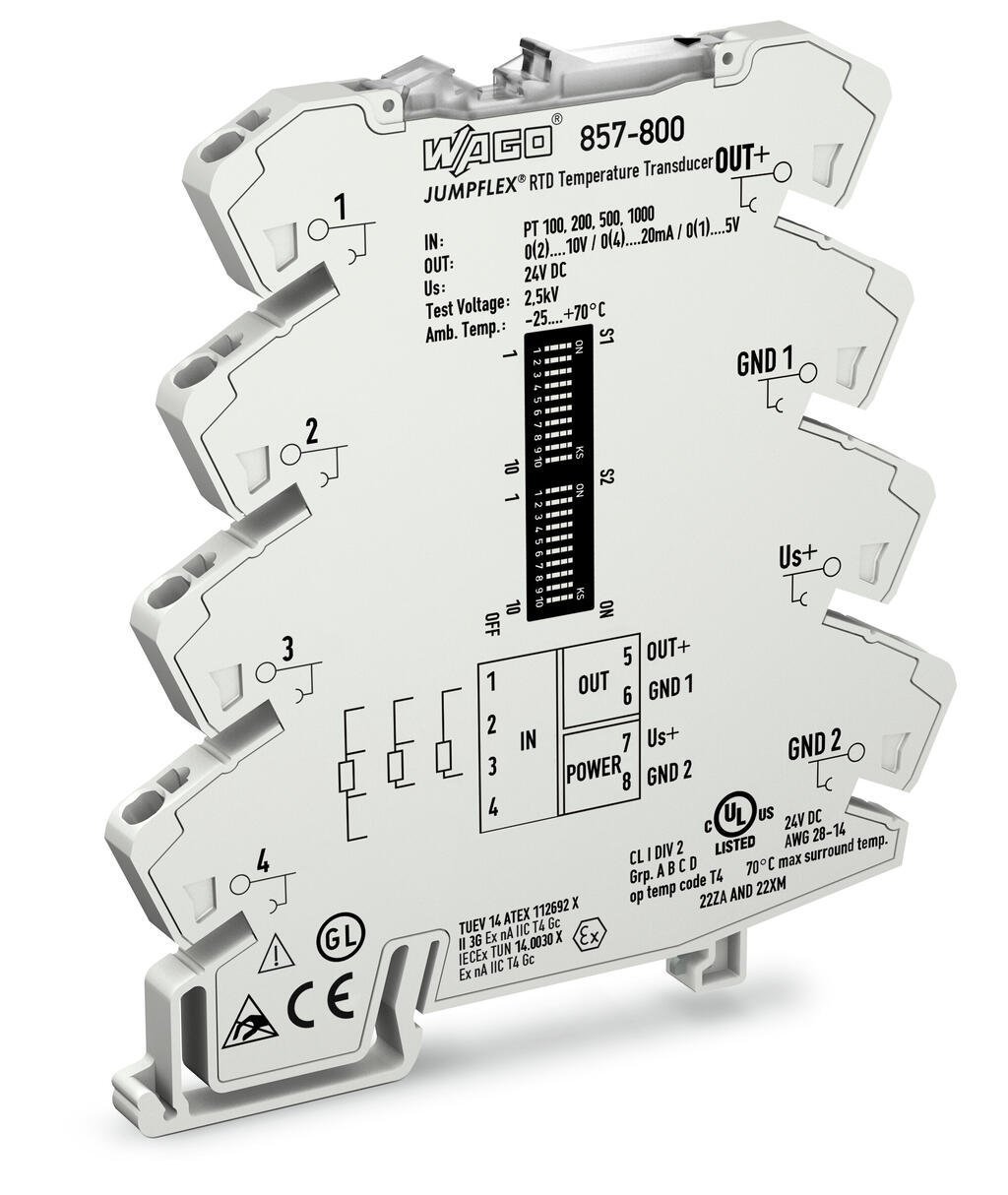

857-800 PT100 Dönüştürücü

Özellikler:

• Pt100, Pt200, Pt500 ve Pt1000 sensörler ile 4,5 kOhm'a kadar olan dirençler için
• 2, 3, ve 4 telli bağlantı teknolojisi
• Ölçme aralıkları arasındaki değişim kalibrelidir
• Sensör kısa devre/kopuk kablo
• Ölçüm aralığı aralık dışı
• Kırpma özelliği analog standart sinyalin üst aralık değerlerine sınırlanmasına izin verir
• EN 61140'a göre 2,5 kV test gerilimiyle güvenli, 3 yollu yalıtım
•

  Ayrıntılar

  Teknik veri

  Yapılandırma

  Yapılandırma seçenekleri

  DIP anahtarları

  Giriş

  Giriş sinyali türü

  Pt sensörleri Direnç

  Giriş - RTD sensörleri

  Sensör türleri (RTD)	Pt100 Pt200 Pt500 Pt1000
  Sensör bağlantısı	2-kablolu, 3-kablolu, 4-kablolu (değiştirelebilir)
  Maks. Alan sayısı sensör besleme akımı (RTD)	≤ 0,5 mA
  Ölçüm aralığı sıcaklığı (RTD)	-200… 850 ° C

  Giriş - Dirençler

  Giriş aralığı direnci

  0… 1 kΩ; 0… 4,5 kΩ

  Çıktı

  Çıkış sinyali türü	Akım Gerilimi
  Çıkış sinyali voltajı	0 ... 5 V; 1 ... 5 V; 0 ... 10 V; 2 ... 10 V
  Çıkış sinyali akımı	0… 10 mA; 2… 10 mA; 0… 20 mA; 4… 20 mA
  Yük empedansı (çıkış / voltaj)	≥ 2 kΩ
  Yük empedansı (çıkış / akım)	600 Ω

  Sinyal işleme

  Adım yanıt türü.

  180 ms (2 telli); 360 ms (3 telli)

  Ölçüm hatası

  İletim hatası	≤ %0,1 maks. ölçüm aralığında
  Ayarlı ölçüm aralığı iletim hatası	≤ ((10 K / set ölçüm aralığı [K]) + 0,1)%
  Sıcaklık katsayısı	≤% 0,02 / K

  Güç kaynağı

  Güç kaynağı türü	24 VDC
  Nominal besleme gerilimi U S	DC 24 V
  Besleme gerilimi aralığı	±30 %
  Besleme geriliminde akım tüketimi	≤ 40 mA

  Güvenlik ve koruma:

  Koruma sınıfı

  IP20

  Test gerilimi

  Test voltajı (giriş / çıkış / besleme)

  AC 2,5 kV; 50 Hz; 1 min

  Bağlantı verisi

  Bağlantı teknolojisi	CAGE CLAMP ® S
  Tek damarlı boylar	0,08… 2,5 mm² / 28… 14 AWG
  İnce bükümlü kablolar	0,34… 2,5 mm² / 22… 14 AWG
  Sıyırma uzunluğu	9… 10 mm / 0,35… 0,39 inç

  Geometrik Veriler

  Genişlik	6 mm / 0,236 inç
  DIN rayın üst kenarından yükseklik	97,8 mm / 3,85 inç
  Derinlik	94 mm / 3.701 inç
