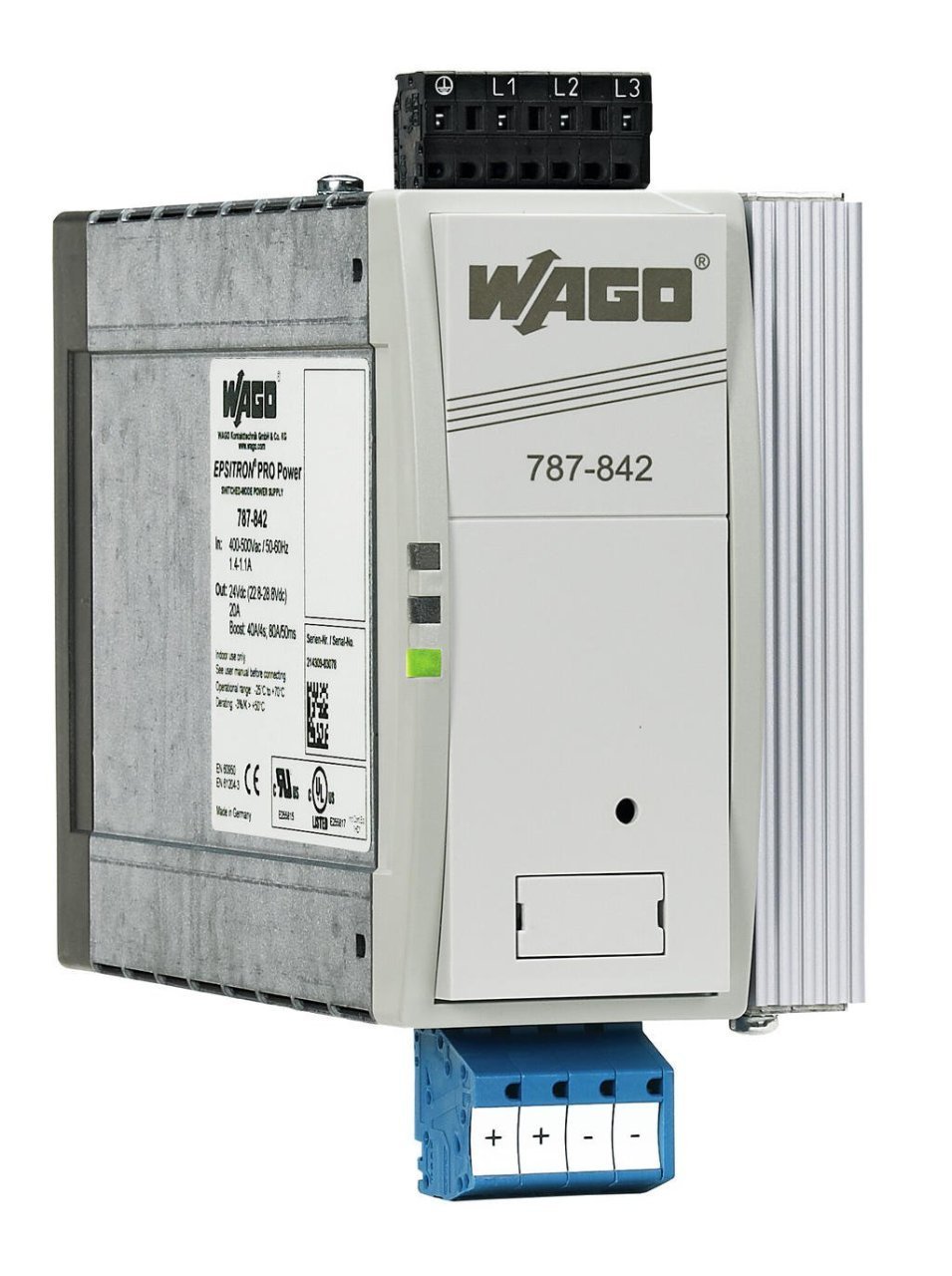

787-842 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı
WAGO

787-842 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı

%50
15.422,40 TL
30.844,80 TL
(Kdv dahil)
Kategori
PRO Seri Güç Kaynağı
Marka
WAGO
Stok Kodu
787-842
Fiyat
714,00 EUR + KDV
* 1.493,40 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • TopBoost ve PowerBoost'lu primer anahtarlamalı mod güç kaynağı ünitesi
  • Çıkışı kapatmak ve güç tüketimini minimize etmek için stand-by girişi
  • Çıkış takibi için DC OK kontağı
  • Hem paralel hem de seri çalışma için uygun
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı giriş gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 340… 550 V; DC 480… 780 V
Nominal şebeke frekans aralığı 50 … 60 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 1,1 A (340 VAC; 20 ADC)
Deşarj akımı ≤ 1 mA
Ani akım ≤ 30 A
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 13 ms (3 x 400 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22,8… 28,8 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 20 A (24 VDC)
Nominal çıkış gücü 480 watt
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 70 mV (tepeden tepeye)
Akım sınırlaması 1.1 x I a tipik
Aşırı yük davranışı TopBoost/PowerBoost/Sabit akım modu
Güç artırma DC 40 A (4 s); DC 30 A (16 saniye)
TopBoost DC 80 A (50 ms)

Sinyal ve iletişim

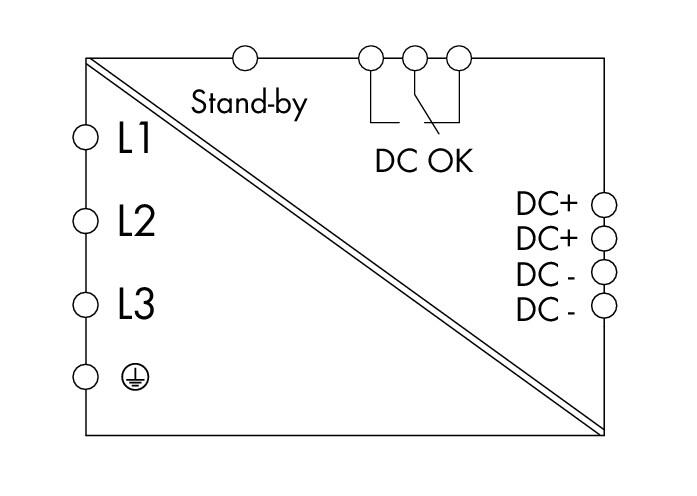

Göstergeler 1 x LED DC OK (yeşil)
1 x LED hatası (kırmızı)
1 x stand-by girişi
1 x Relaiskontakt DC OK (değiştirme kontağı)
Çalışma göstergesi LED yeşil (DC OK)
LED kırmızı (hata)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 8,3 W (yüksüz); ≤ 34,1 W (nominal yük)
Verimlilik 92,9 %

Sigorta Koruması:
Dahili sigorta 3 adet T 1,6 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici 6 A, 10 A, 16 A, karakteristik: B veya C
veya motor devre kesiciler, ayar noktası: 2,5 A, ayar aralığı: 2,5… 4 A
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 35 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 500000 saniye

Bağlantı verisi
Bağlantı tipi (1) Giriş
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 231 Serisi
Tek damarlı boylar 0,08… 2,5 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 2,5 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Bağlantı tipi (2) Çıktı
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 831 Serisi
tek damarlı, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
ince bükümlü, bağlanabilir 0,5… 10 mm² / 20… 8 AWG
Sıyırma uzunluğu 13… 15 mm / 0,51… 0,59 inç
Bağlantı tipi (3) Sinyalleşme
Bağlantı teknolojisi 3 CAGE CLAMP ®
WAGO terminal 3 WAGO 733 Serisi
tek damarlı, bağlanabilir 0,08… 0,5 mm² / 28… 20 AWG
ince bükümlü, bağlanabilir 0,08… 0,5 mm² / 28… 20 AWG
Sıyırma uzunluğu 5… 6 mm / 0,2… 0,24 inç

Geometrik Veriler
Genişlik 77 mm / 3.031 inç
Yükseklik 171 mm / 6.732 inç
DIN-35 rayın üst kenarından itibaren uzunluk 179 mm / 7.047 inç
Boyutlarla ilgili not Dişi konektör dahil yükseklik
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 1300 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C (Cihaz -40 ° C'de tip testi başlatıldı)
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem % 5… 96 (yoğuşmaya izin verilmez)
Kapasite düşüşü % -3 / K (> +50 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 60950; EN 61204-3; EN 61558-2-16; UL 60950; UL 508
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4045454909932
Gümrük Tarife numarası 85044082900
787-842


Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
787-842 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı 787-842 Klasik Anahtarlamalı mod güç kaynağı; Pro;3 fazlı; DC OK kontak; 2,50 mm² AC 340V . 550V / DC 24V , DC 20 A, paralellenebilir, 4sn %200 power boost 787-842
