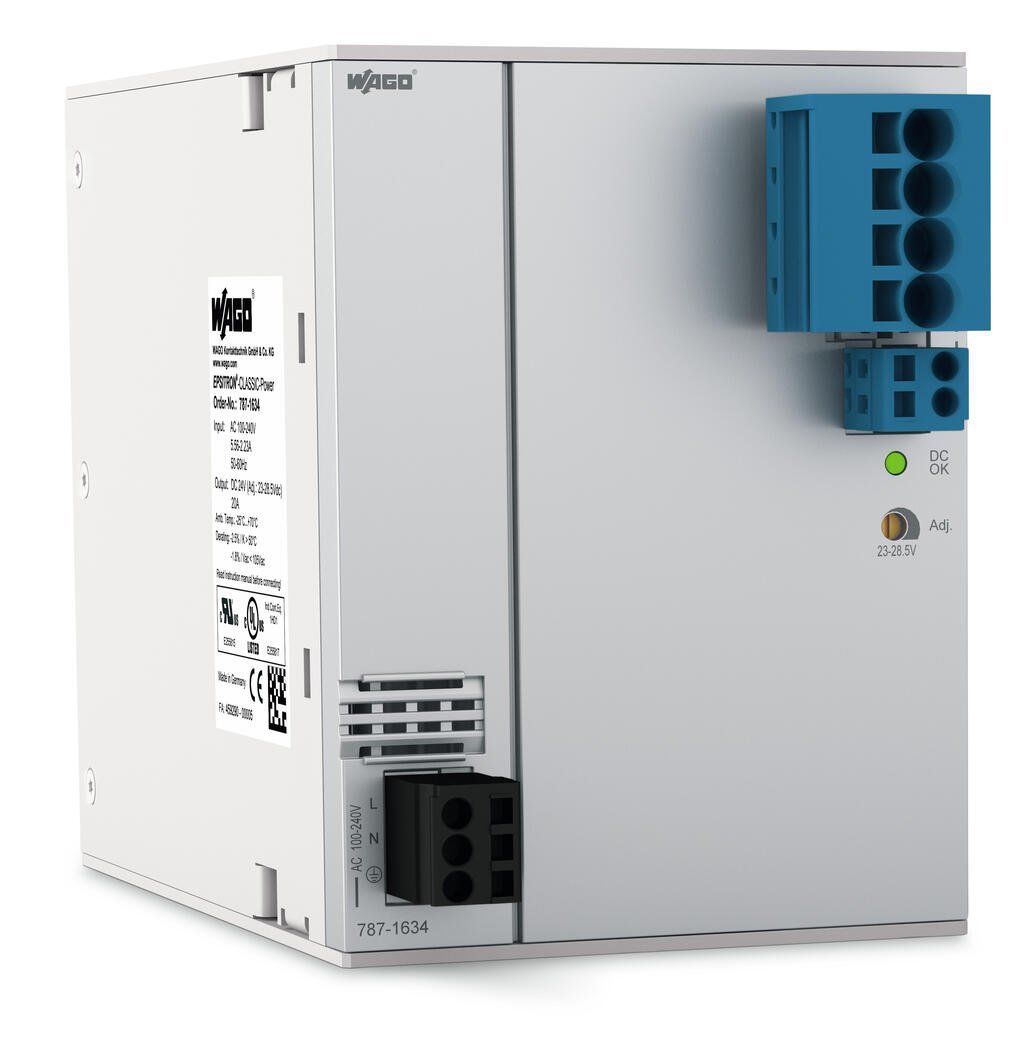

787-1634 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı
WAGO

787-1634 Klasik Anahtarlamalı mod güç kaynağı; 1 fazlı

%50
16.653,60 TL
33.307,20 TL
(Kdv dahil)
Kategori
Klasik Seri AC/DC Güç Kaynağı
Marka
WAGO
Stok Kodu
787-1634
Fiyat
771,00 EUR + KDV
* 1.612,62 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Stok Sorunuz
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
  • Primer anahtarlamalı mod güç kaynağı ünitesi
  • Koruma sınıfı I cihazlar için uygun
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Entegre TopBoost, devre kesicilerle sekonder taraf koruması sağlar
  • DC OK kontağı
  • Hem paralel hem de seri çalışma için uygun
  • EN 60950-1 / UL 60950-1'e uygun elektrik yalıtımlı çıkış gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 1
Nominal giriş gerilimi U i nom 1 adet AC 100… 240 V
Giriş Gerilimi Aralığı AC 85 ... 264 V; DC 120 ... 372 V
Giriş voltajı değer kaybı -% -1,8 / V (<105 VAC)
Nominal şebeke frekans aralığı 44 … 66 Hz; 0 Hz
Giriş akımı ben i ≤ 2,23 A (230 VAC); ≤ 5,56 A (100 VAC)
Deşarj akımı ≤ 1 mA
Ani akım ≤ 30 A
Güç faktörü düzeltmesi (PFC) Aktif
Şebeke kesintisi bekleme süresi ≥ 20 ms (230 VAC); ≥ 8 ms (100 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 23… 28,5 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 20 A (24 VDC)
Nominal çıkış gücü 480 watt
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 70 mV (tepeden tepeye)
Akım sınırlaması 1.1 x I a tipik
Aşırı yük davranışı Sabit akım

Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x DC OK kontağı (kontak oluştur; maks. 30 V AC / DC, 1 A)
Çalışma göstergesi LED yeşil (Vo)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 7,2 W (230 VAC; yüksüz); ≤ 42,4 W (230 VAC; nominal yük)
Maks. Alan sayısı güç kaybı P v maks. 68,3 W (100 VAC / 24 VDC; 20 A)
Verimlilik 92 %

Sigorta Koruması:
Dahili sigorta T 10 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta Devre kesiciler 10 A, 16 A, karakteristik: B veya C
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 35 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Aşırı gerilim koruması, ikincil Dahili koruma iVDCe devresi
≤ 40 VDC (hata durumunda)
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 500000 saniye

Bağlantı verisi

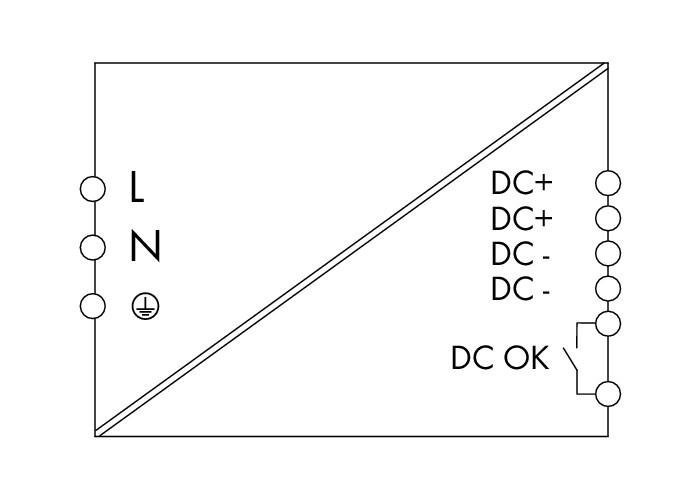

Bağlantı tipi (1) Giriş / Sinyal
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 721 Serisi
Tek damarlı boylar 0,08 … 2,5 mm² / 28 … 12 AWG
İnce bükümlü kablolar 0,08 … 2,5 mm² / 28 … 12 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inch
Connection type (2) Output
Bağlantı tipi 2 Push-in CAGE CLAMP®
WAGO terminal 2 WAGO 831 Series
tek damarlı, bağlanabilir 0,5 … 10 mm² / 20 … 8 AWG
ince bükümlü, bağlanabilir 0,5 … 10 mm² / 20 … 8 AWG
Sıyırma uzunluğu 13 … 15 mm / 0.51 … 0.59 inch

Geometrical Data
Width 95 mm / 3.74 inch
Height 127 mm / 5 inch
Length from upper-edge of DIN-35 rail 170 mm / 6.693 inch
Mekanik Veri
Montaj tipi DIN 35 ray
Material Data
Ağırlık 1600 g
Environmental Requirements
Surrounding air (operating) temperature -25 … 70 °C (Device start at -40 °C type-tested)
Surrounding air (storage) temperature -25 … 85 °C
Relative humidity 5 … 96 % (no condensation permissible)
Kapasite düşüşü -%5/K (>60 °C, 196 … 264 VAC); -%2,5/K (>50 °C, 85 … 195 VAC)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 60950-1; EN 61204-3; UL 60950-1; UL 508; GL
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke NIN-NİN
GTIN 4055143060530
Gümrük Tarife numarası 85044082900
787-1634
