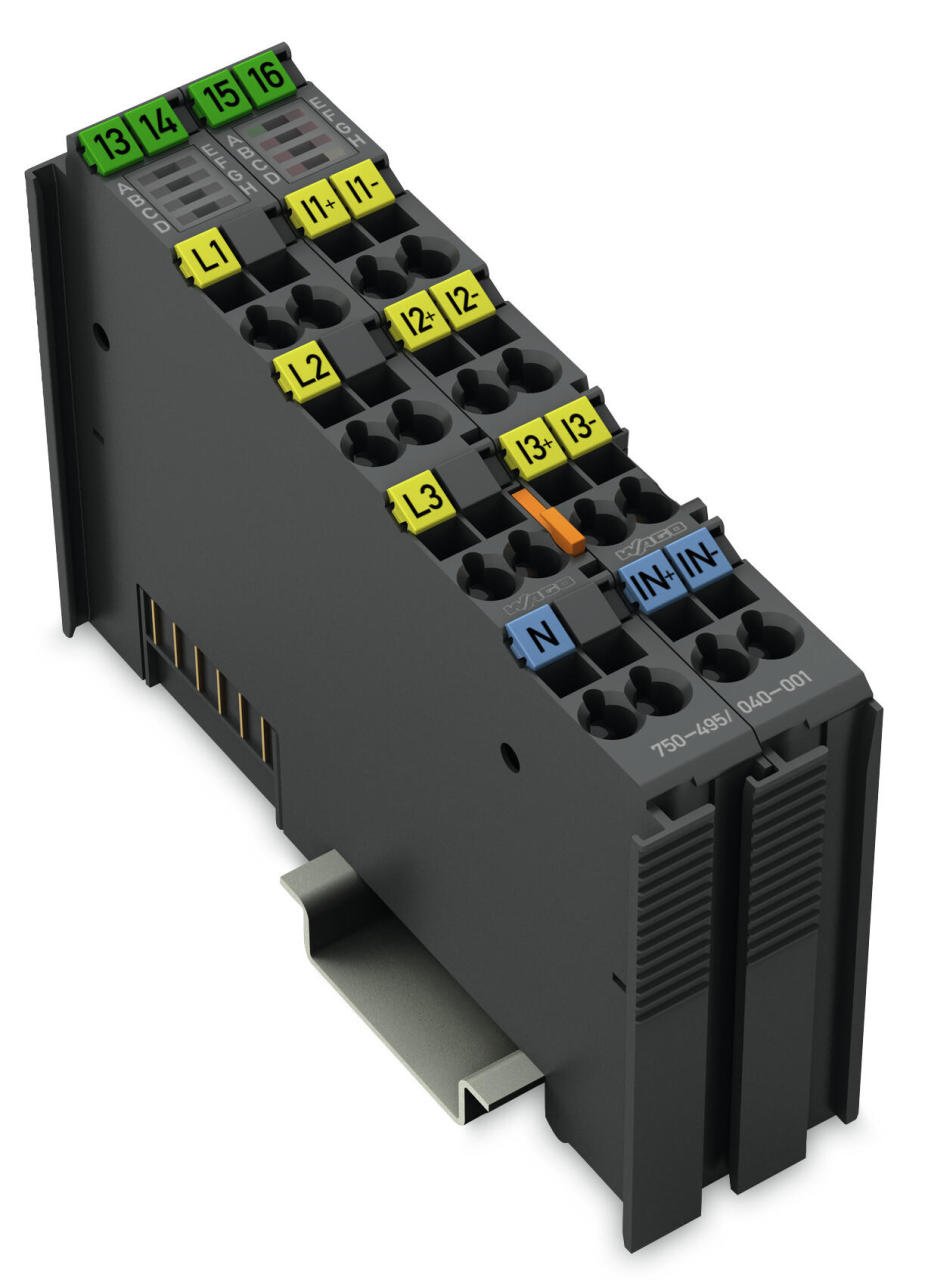

750-495/040-001 3 Fazlı Güç Ölçümü
WAGO

750-495/040-001 3 Fazlı Güç Ölçümü

%50
24.855,12 TL
49.710,24 TL
(Kdv dahil)
Kategori
PLC I/O Modülleri
Marka
WAGO
Stok Kodu
750-495/040-001
Fiyat
1.150,70 EUR + KDV
* 2.406,80 TL den başlayan taksitlerle!
Adet
SEPETE EKLE
HEMEN AL
Hızlı Gönderi
Sınırlı Stok
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ

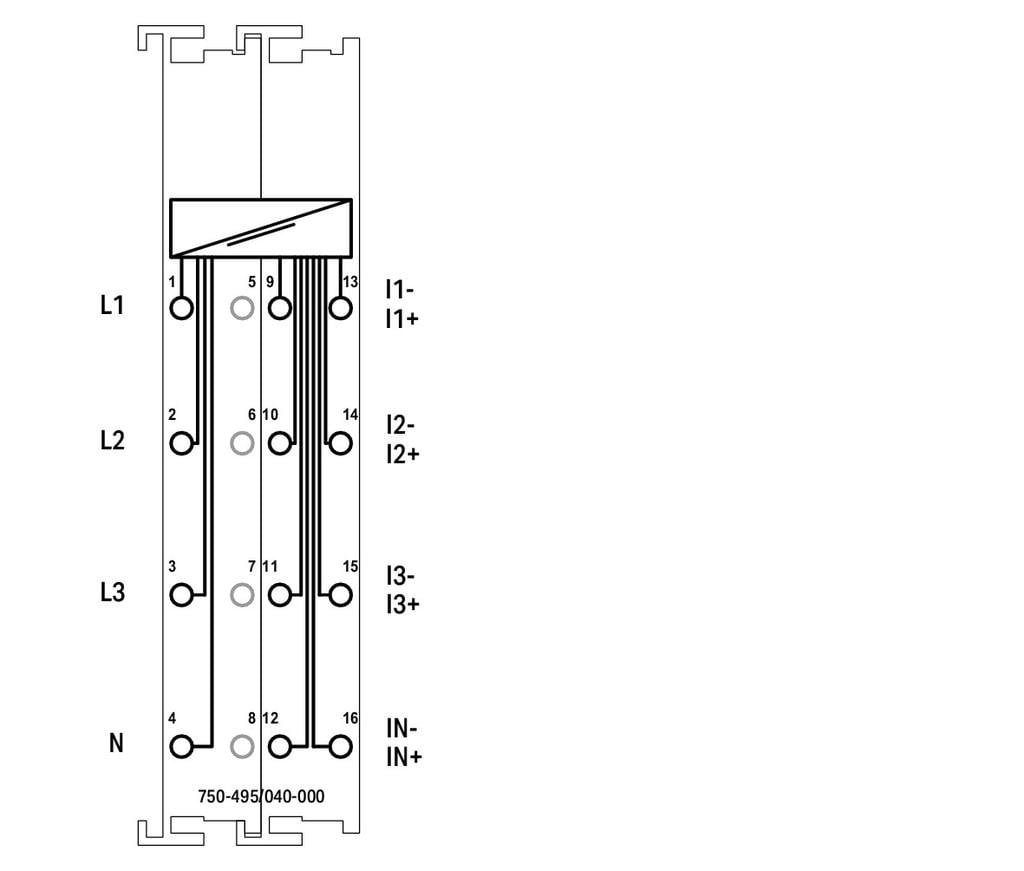

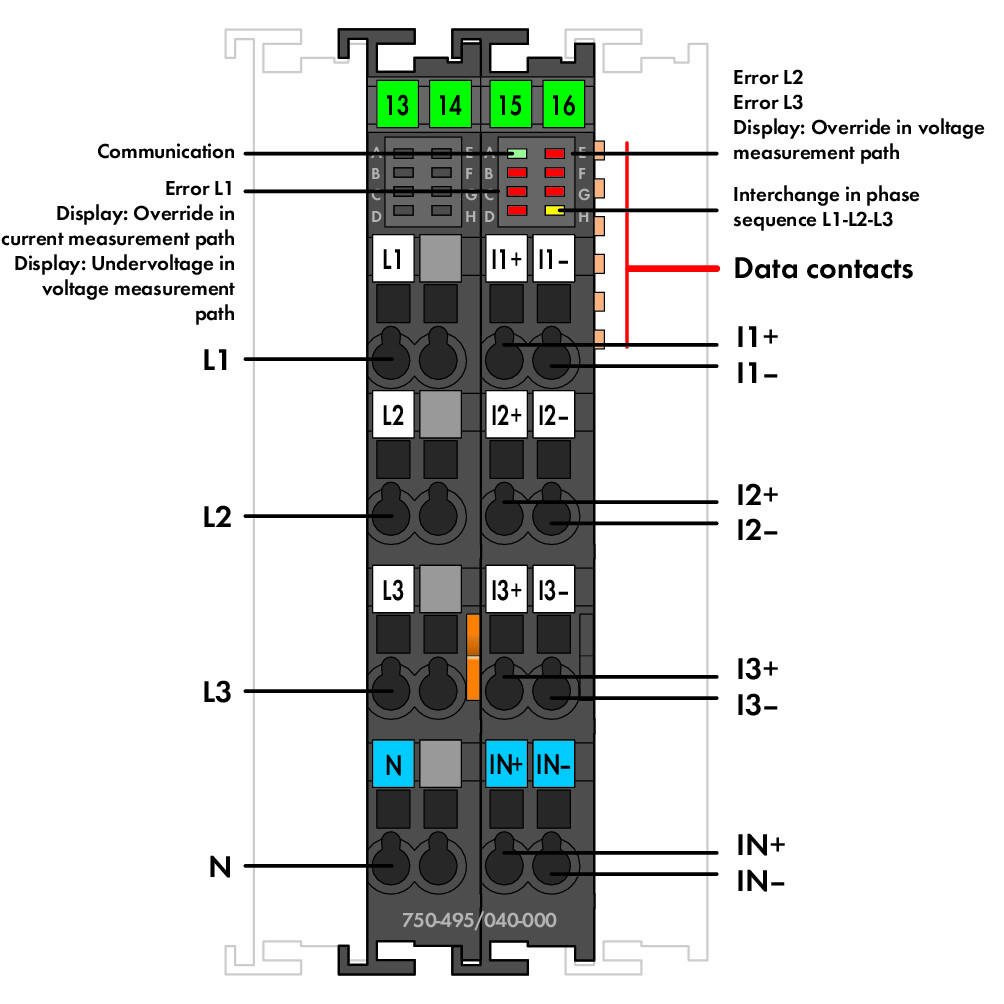

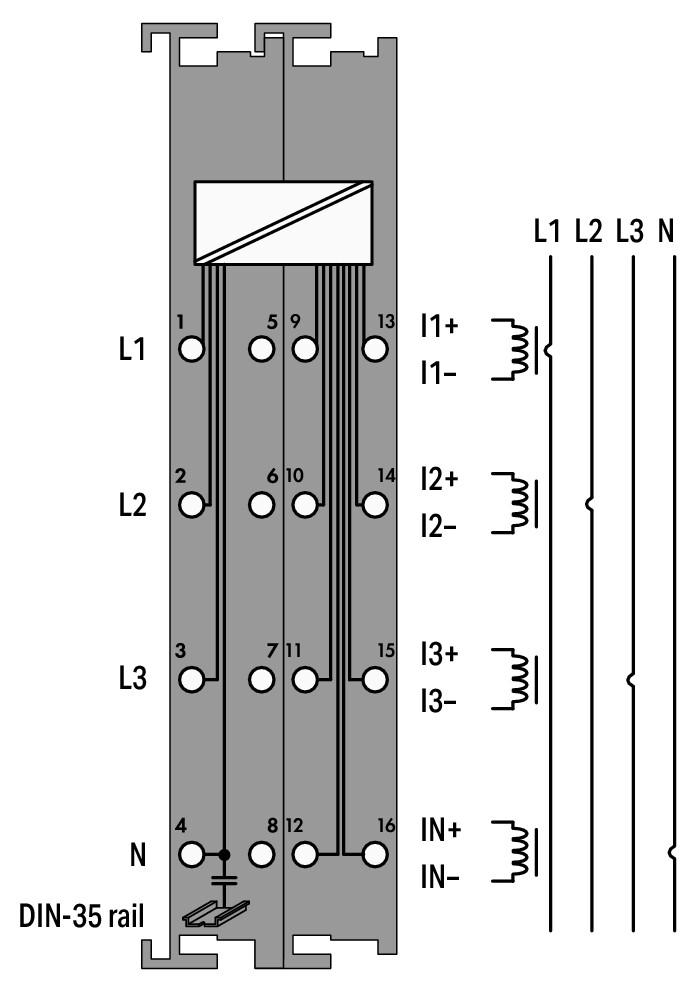

750-495 3 Fazlı Güç Ölçüm Modülü üç fazlı elektrik şebekesindeki elektrik verilerini ölçer. Gerilim, L1, L2, L3 ve N şebeke bağlantısı vasıtasıyla ölçülür. Üç faz akımı, akım trafoları üzerinden veya 750-495/000-002 Modülü için Rogowski bobinleri üzerinden IL1, IL2, IL3 ve IN'e (her biri +,- iki sıkma noktası) beslenir. Modül, metrik değerleri (örneğin reaktif/görünür/efektif güç, enerji tüketimi, güç faktörü, faz açısı, frekans, aşırı/az gerilim) kontrolörden yüksek işlem gücü gerektirmeden doğrudan proses görüntüsüne gönderir. Hem kapsamlı metrik değerler hem de 41. harmoniğe kadar harmonik analizi fieldbus üzerinden geniş şebeke analizi sağlar. Bu metrikler operatörün bir sürücü veya makineye giden beslemeyi optimize etmesini sağlayarak sistemi hasar ve arızaya karşı korur. Yalıtım hataları, nötr iletkende yapılan akım ölçümü vasıtasıyla tespit edilip önlenebilir. Dört çeyreklik ekran yük tipini (endüktif, kapasitif) ve enerji tüketenmi yoksa üretenmi olduğunu gösterir.

Cihaz, aşağıdakiler sayesinde aşırı ortamlarda çalışmak için idealdir:

  • Geniş sıcaklık aralığı
  • Darbe gerilimlerine ve elektromanyetik girişime yüksek bağışıklık
  • Yüksek titreşim ve şok mukavemeti
Ayrıntılar
Technical Data
Number of measurement inputs 7 (3 gerilim ölçüm girişi, 4 diferansiyel akım ölçüm girişi)
Sinyal tipi Güç ölçümü
Sinyal şekli Periyodik sinyaller (eşik frekansları dikkate alınarak)
Çözünürlük [bit] 24bits
Bit genişliği 2 x 128-bit veri; 2 x 64-bit kontrol/durum
Giriş direnci gerilim yolu (tip.) 1429kΩ
Input resistance current path typ. 5 mΩ
Bezug für Messfehler AC akım/gerilim
Messfehler, Bezugstemperatur 25°C
Messfehler, Abweichung max. vom Messbereichsendwert 0,5%
Ölçüm akımı (maks.) 5 A
Ölçme çevrim süresi Aritmetik ortalama değer için ayarlanabilir, min./maks. değerler
Frekans aralığı, güç kaynağı frekansı 45 … 65 Hz
Frekans aralığı, harmonik analizi 0 … 3300 Hz
Operating frequency 15,9kHz
Anma gerilimi ULN= 400 VAC; ULL= 690 VAC
Ölçülen değerler Hat-hat gerilimi, çıkış gücü, enerji, güç faktörleri, şebeke frekansı, harmonik analizi (41. harmoniğe kadar), THD
Messkomponenten Evaluating
Ölçme prosedürü Hakiki RMS ölçümü
System supply voltage 5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V) 100mA
Dielektrik dayanımı 2,5 kV (AC) / 3,5 kV (DC); EN 60870-2-1 uyarınca
Rated surge voltage 5.0 kV (EN 60870-2-1 / Sınıf VW3); 6,0 kV (UL 508); 6,0 kV (EN 60664-1 / ila 4.000 m ASL); 4,0 kV (EN 60664-1 /> 4.000 m - 5.000 m ASL)
Aşırı gerilim kategorisi 400 fazlı bir sistemde nominal gerilim 690 V / 3 V: III (EN 60664-1 / ila 4.000 m ASL); II (EN 60664-1 / 4.000 m ila 5.000 m ASL)
Daha az
Bağlantı verisi
Connection technology: In-/Outputs 16 x CAGE CLAMP®
Connection type (1) Girişler / Çıkışlar
Tek damarlı boylar 0,25 … 2,5 mm² / 24 … 14 AWG
İnce bükümlü kablolar 0,25 … 2,5 mm² / 24 … 14 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inch
Geometrical Data
Width 24 mm / 0.945 inch
Height 100 mm / 3.937 inch
Depth 67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail 60,6 mm / 2.386 inch
Mekanik Veri
Montaj tipi DIN-35 ray
Material Data
Renk koyu gri
Gövde malzemesi Polikarbonat, poliamid 6.6
Yangın yükü 0,273MJ
Ağırlık 91g
Uygunluk işareti CE
Environmental Requirements
Surrounding air (operating) temperature -40 … +70 °C
Surrounding air (storage) temperature -40 … +85 °C
Koruma sınıfı IP20
Kirlilik derecesi (5) EN 60664-1'e göre 2
Çalışma yüksekliği sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.)
Montaj pozisyonu yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız) 95%
Relative humidity Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç)
Titreşime dayanıklı IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373
Darbe direnci IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373
EMC immunity to interference EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26;
EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994
EMU:  1 - enterferans emisyonu EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca
Kirletici maddelere maruziyet IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H2S contaminant concentration at a relative humidity  75 % 10ppm
Permissible SO2 contaminant concentration at a relative humidity  75 % 25ppm
Daha az
Ticari Veri
Pack. unit 1 Stück
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4055143353588
SAP tesis 01'den gümrük tarifesi no. 85389099990
