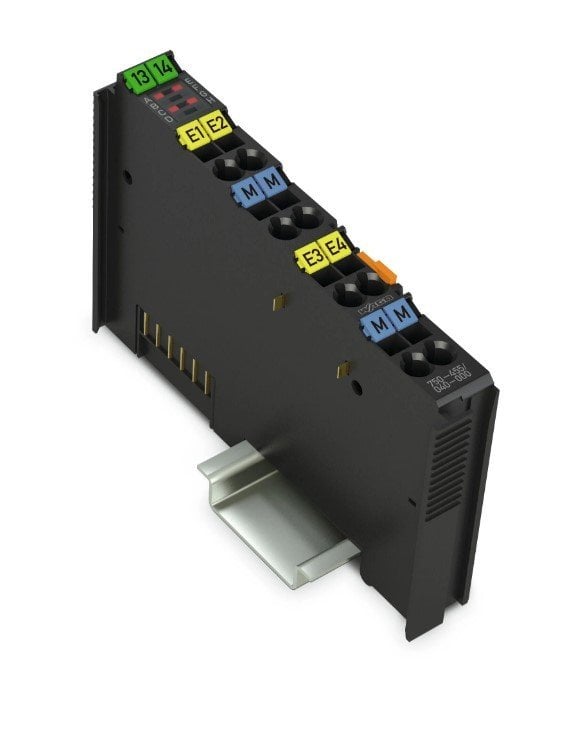

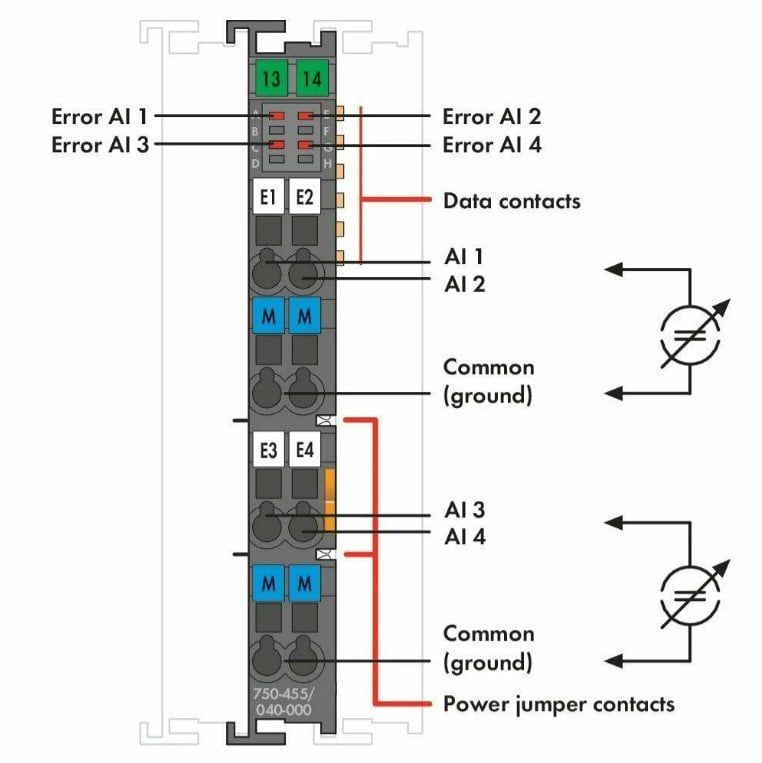

750-455/040-000 4 kanallı analog giriş; 4 … 20 mA; Tek uçlu; Aşırı

Bu analog giriş modülü standart 4-20 mA sinyalleri işler.

Giriş sinyali elektriksel olarak yalıtılmış olup 12 bit çözünürlükte iletilir.

Modül, dahili sistem beslemesi tarafından beslenir.

Modül giriş kanalları ortak bir toprak potansiyeline sahiptir.

Cihaz, aşağıdakiler sayesinde aşırı ortamlarda çalışmak için idealdir:

• Geniş sıcaklık aralığı
• Darbe gerilimlerine ve elektromanyetik girişime yüksek bağışıklık
• Yüksek titreşim ve şok mukavemeti

Technical Data

Number of analog inputs	4
Total number of channels (module)	4
Sinyal tipi	Elektrik
Type of signal current	4 … 20 mADC

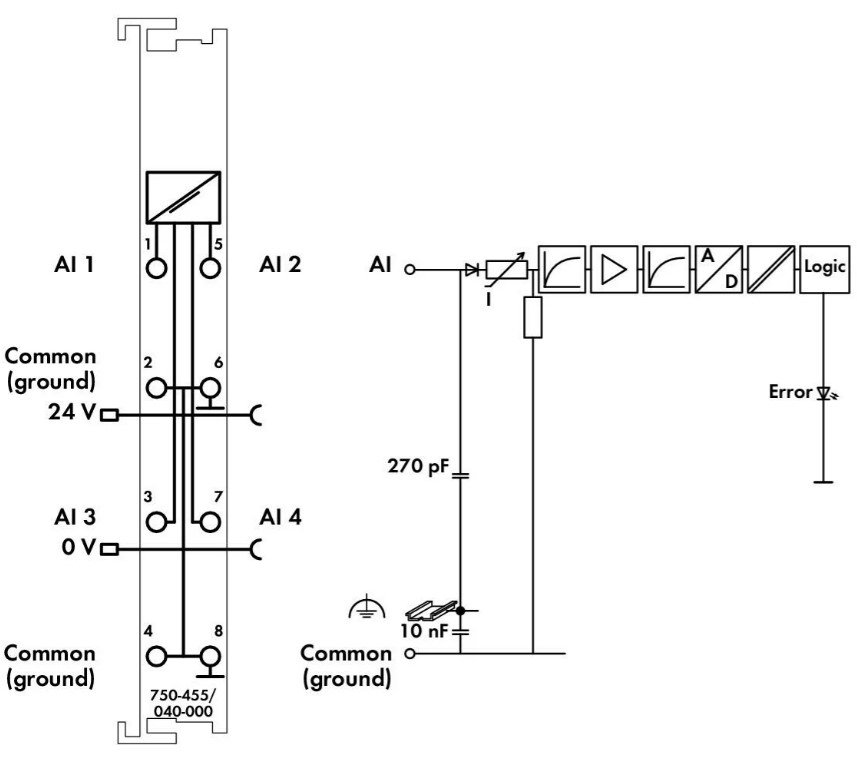

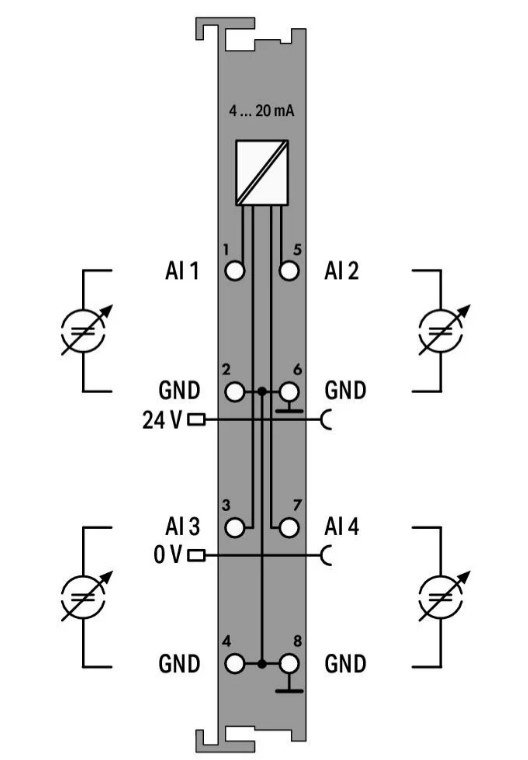

Sensor connection	4 x (2 telli)
Giriş gerilimi (maks.)	32 V
Signal characteristic	Single-ended
Çözünürlük [bit]	12bits
Input resistance max.	100Ω
Bit genişliği	4 x 16 bit veri; 4 x 8 bit kontrol/durum (isteğe bağlı)
Çevirme süresi (tip.)	10ms
Messfehler, Bezugstemperatur	25°C
Messfehler, Abweichung max. vom Messbereichsendwert	0,1%
Temperaturfehler max. vom Messbereichsendwert	0,01%/K
System supply voltage	5 VDC; veri kişileri aracılığıyla
Current consumption, system supply (5 V)	65mA
Field supply voltage	24 VDC (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed!
Dielektrik dayanımı	510 VAC / 775 VDC; EN 60870-2-1 uyarınca
Rated surge voltage	1 kV
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	10A
Kapasite düşüşü	Derating (supply voltage): Ambient temperatures under laboratory conditions: (−25 … +30 %); for −40 … +55 °C: 24 V (−25 … +20 %); for +55 … +70 °C: 24 V (−25 … +10 %); Lower limit in all temperature ranges: −27.5 % (including 15 % residual ripple)

Bağlantı verisi

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Girişler / Çıkışlar
Tek damarlı boylar	0,25 … 2,5 mm² / 24 … 14 AWG
İnce bükümlü kablolar	0,25 … 2,5 mm² / 24 … 14 AWG
Sıyırma uzunluğu	8 … 9 mm / 0.31 … 0.35 inches

Geometrical Data

Width	12 mm / 0.472 inches
Height	100 mm / 3.937 inches
Depth	67,8 mm / 2.669 inches
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inches

Mekanik Veri

Montaj tipi

DIN-35 ray

Material Data

Renk	koyu gri
Gövde malzemesi	Polikarbonat, poliamid 6.6
Yangın yükü	0,147MJ
Ağırlık	51,3g
Uygunluk işareti	CE

Environmental Requirements

Surrounding air (operating) temperature	-40 … +70 °C
Surrounding air (storage) temperature	-40 … +85 °C
Koruma sınıfı	IP20
Kirlilik derecesi (5)	IEC 61131-2'ye göre 2
Çalışma yüksekliği	sıcaklık değer kaybı olmadan: 0… 2000 m; sıcaklık değer kaybı ile: 2000… 5000 m (0,5 K / 100 m); 5000 m (maks.)
Montaj pozisyonu	yatay (ayakta / yatarken); dikey
Nısbi nem (yoğuşmasız)	95%
Relative humidity	Sınıf 3K7/IEC EN 60721-3-3 ve E-DIN 40046-721-3 uyarınca kısa süreli yoğuşma (rüzgar kaynaklı yağış, su ve buz oluşumu hariç)
Titreşime dayanıklı	IEC 60068-2-6 (hızlanma: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155 uyarınca; EN 61373
Darbe direnci	IEC 60068-2-27'ye göre (15g / 11 ms / yarım sinüs / 1.000 şok; 25g / 6 ms / 1.000 şok), EN 50155, EN 61373
EMC immunity to interference	EN 61000-6-1, -2 uyarınca; EN 61131-2; deniz uygulamaları; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994
EMU:  1 - enterferans emisyonu	EN 61000-6-3, -4, EN 61131-2, EN 60255-26, deniz uygulamaları, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 uyarınca
Kirletici maddelere maruziyet	IEC 60068-2-42 ve IEC 60068-2-43 uyarınca
Permissible H2S contaminant concentration at a relative humidity  75 %	10ppm
Permissible SO2 contaminant concentration at a relative humidity  75 %	25ppm

Ticari Veri

Product Group	15 (Remote I/O)
Pack. unit	1 Stück
SAP'den ambalaj tipi	box
SAP tesis 01'den menşei	DE
GTIN	4050821460299
SAP tesis 01'den gümrük tarifesi no.	85389099990
