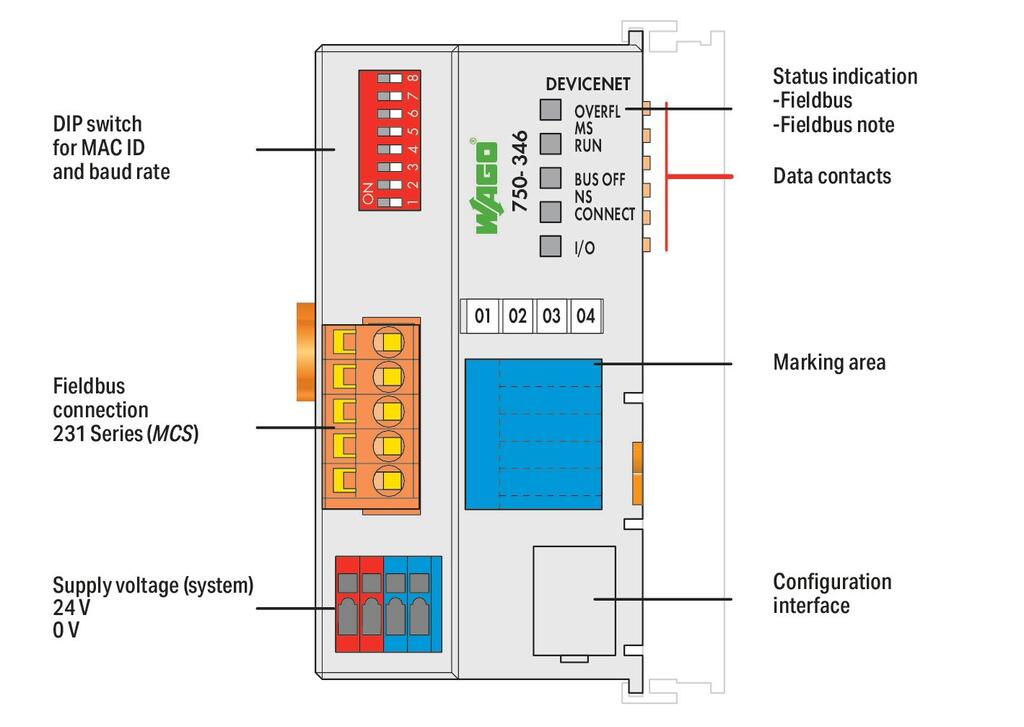

ECO fieldbus kuplörü, düşük ölçekli I/O gereksinimli uygulamalar için tasarlanmıştır. Sadece dijital proses verisini veya az miktarda analog veri kullanılarak 750 I/O Serisinin sunduğu tüm seçenekler korunur.

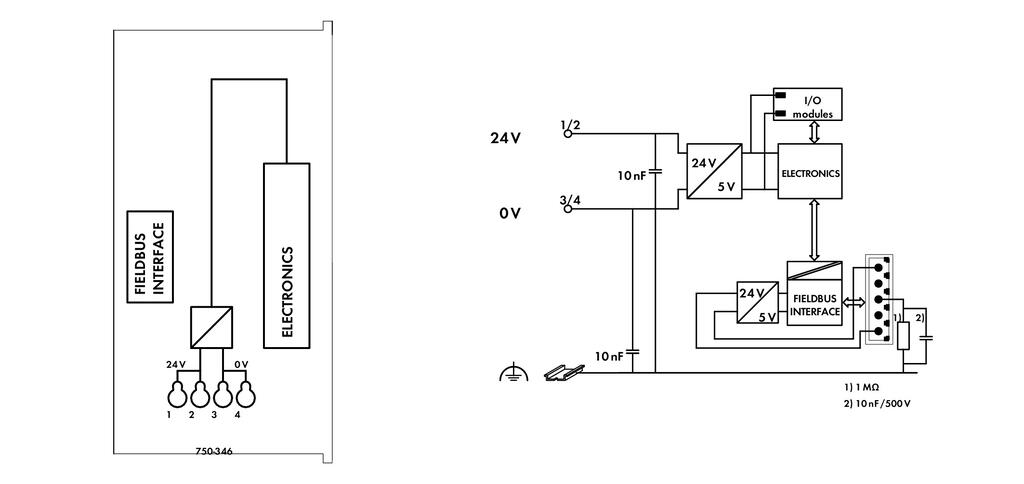

Kuplör, sistem gerilimi için entegre besleme terminaline sahiptir. Saha güç köprü kontakları ayrı besleme modülü üzerinden beslenir.
DeviceNetTM veriyolu kuplörü otomatik olarak ayarlayarak analog, dijital veya özel modüller içerebilen bir yerel proses görüntüsü oluşturur.
DeviceNetTM proses görüntüsünün ilgili Master kontrole (PLC, PC veya NC) kaydeder.
Yerel proses görüntüsü, alınan veri ve gönderilecek veri olmak üzere iki veri bölgesine ayrılır. Proses verisi daha fazla işlem için DeviceNetTM fieldbus aracılığıyla PLC, PC veya NC'ye gönderilebilir ve DeviceNetTM aracılığıyla sahadan alınabilir.
Analog modüllerin verisi, modüllerin veriyolu kuplörüne bağlandığı sıraya göre otomatik olarak oluşturulan proses görüntüsünde saklanır. Dijital modüllerin bitleri byte şeklinde gönderilir ve analog veriye eklenir. Dijital bilgi miktarı 8 biti geçerse veriyolu kuplörü otomatik olarak yeni bir byte ile başlar.
Uyarı: EDS dosyaları gerekir
Ayrıntılar
Teknik veri
İletişim
Cihaz ağı
Ana cihazdaki fieldbus düğümlerinin sayısı maks.
64
Maks. I/O noktası sayısı
6.000
Baud hızı
500 kBd (125 kBd, 250 kBd, 500 kBd)
Fieldbus segment uzunluğu maks.
500 m
İletim ortamı
Korumalı Cu kablo Ana hat: 2 x 0,82 mm² + 2 x 1,7 mm² Düşme hattı: 2 x 0,2 mm² + 2 x 0,32 mm²
I/O modülü sayısı (düğüm başına)
64
Giriş ve çıkış işlem görüntüsü (Fieldbus) maks.
32 Bayt / 32 Bayt
Sistem besleme gerilimi
DC 24 V (-15… +% 20); kablolama seviyesi aracılığıyla
